Как вы тестируете жесткость с помощью ручного тестирования жесткости Vickers Machine_

Шаги работы:

1 Включите питание

2 Выберите правильный силу тестирования путем изменения нагрузки с 0,01 на 1 кгф

3 Установите шкалу преобразования (HRA / HRB / HRC и т. Д.) Как вам нужно

4 Установите предел (качественное суждение), если вам нужна эта функция

5 Поместите образец на таблицу XY

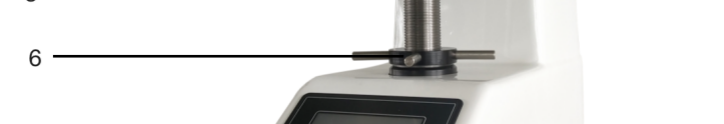

6 Поверните фокус ручного колеса (6) Чтобы выполнить фокус -работу (обычно менее 40x объективная линза), поднимитесь на таблицу XY, пока из окуляра не увидит структуру поверхности образца очень четко (примечание: будьте осторожны, не позволяйте образец ощущения с объективной линзой, чтобы избежать повреждения объектива)

7 Из окуляра может быть четко проверить фотографию структуры образца поверхности, это означает, что фокус -работа завершается. Затем нажмите Ключевая башня «Start» автоматически перейдет в положение индентера, автоматически загрузка - Dwell - разгрузка, затем автоматический возврат башни в позицию объективной объектива 40x. Из окуляра сможет найти отступ.

Примечание: Если заказ Evick-1000MT Model Turret, после того, как младший объектив хорошо фокусируется, то вручную переключить башню в положение инденса, а затем нажмите клавишу «Пуск».

8 Включите источник питания, внутри окуляра может найти две линии, Система потребует нулевого окуляра, когда выполняют измерение первого тестирования.

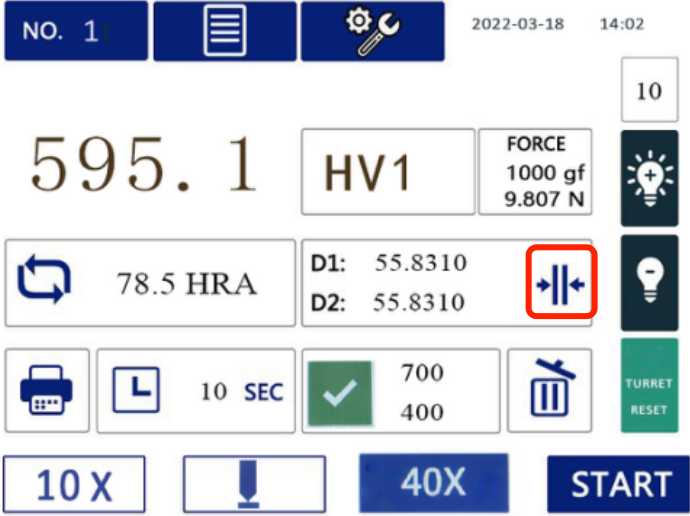

PS: После включения питания только первое тестирование точек должно выполнять нулевую работу окуляров. Другие тестирование может провести измерение напрямую. Трогать Ниже фото Красный Круг, а затем в интерфейсе с нулевым окуляром. Переместите две линии, которые внутри окуляра рядом друг с другом, затем на экране нажмите «ОК», работа с нулевым окуляром завершена. Тогда может выполнять тестирование и измерение работы напрямую. (Включите питание, первым шагом выполнять Zero Oupeece Work также в порядке, система требуется перед измерением работ, чтобы выполнять ноль окуляр)

9 Измерения данных D1

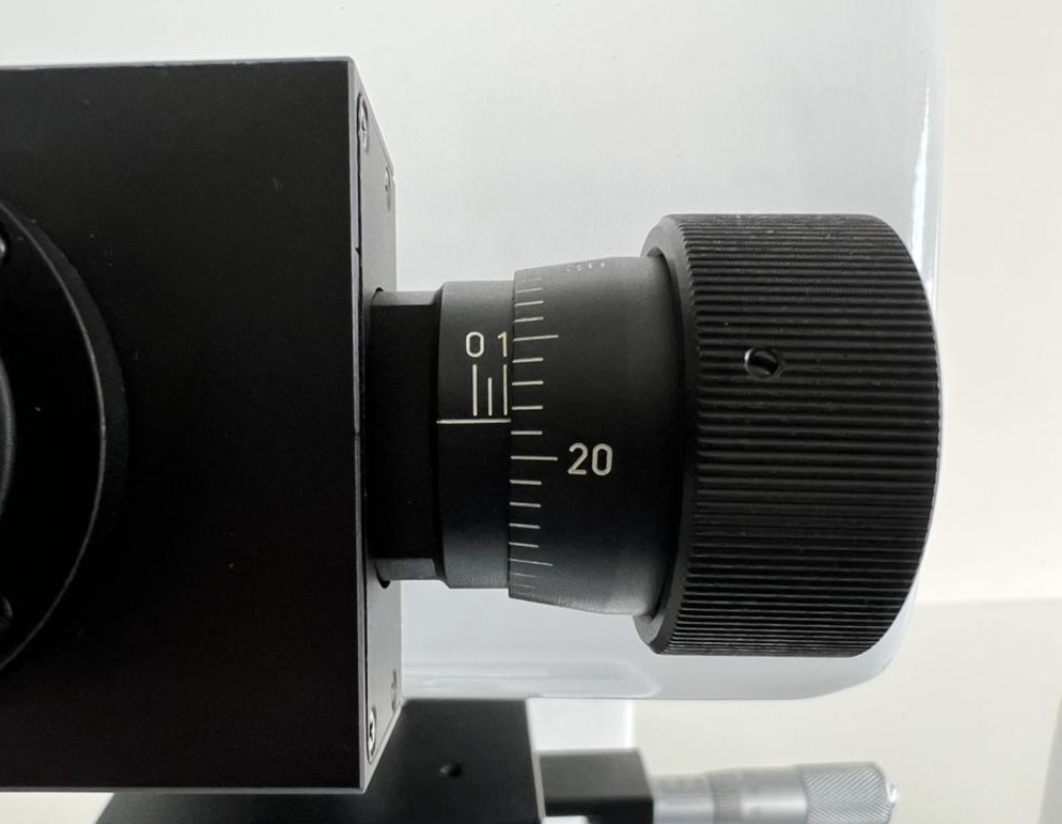

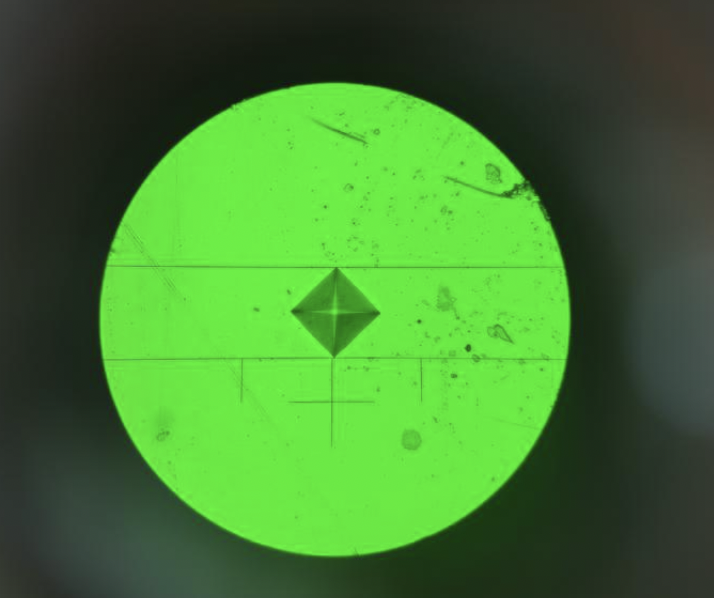

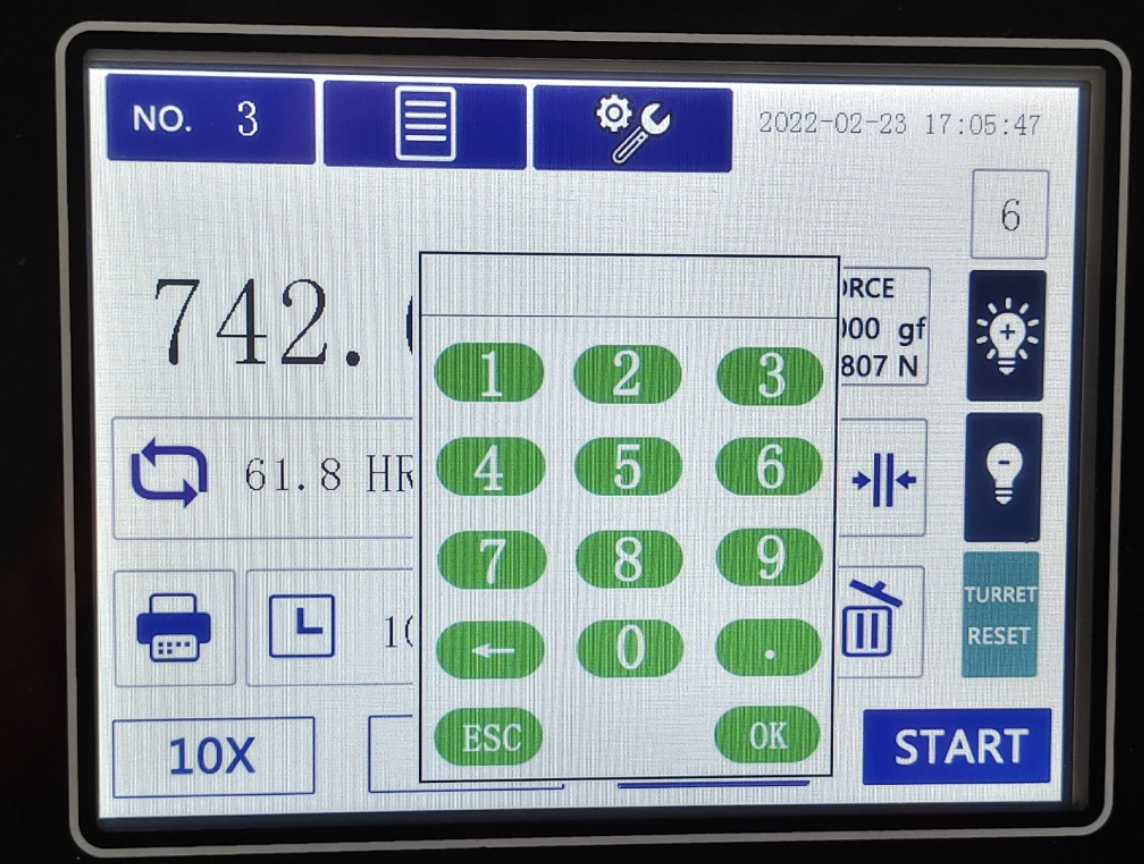

Держите окуляр в горизонтали, переместите окуляр внутри двух линий, касаясь вдавливания с двумя углами, затем прочтите данные из барабана окуляра, затем вводят данные на экран, получит напрямую длину D1;

10 Измерение данных D2

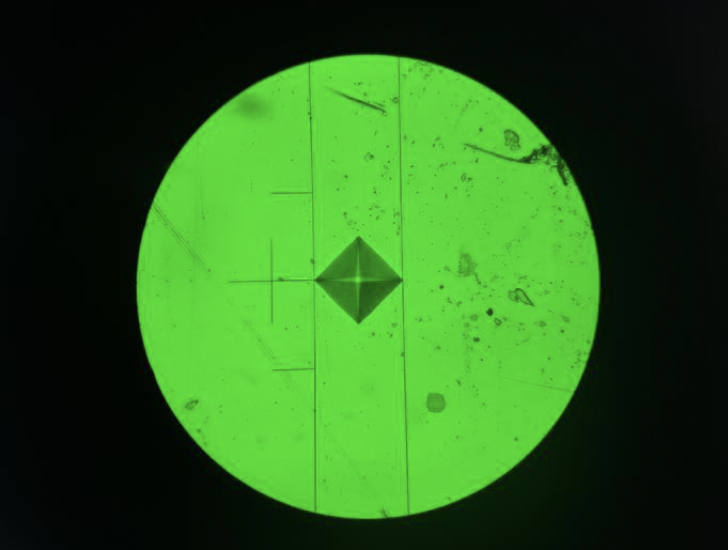

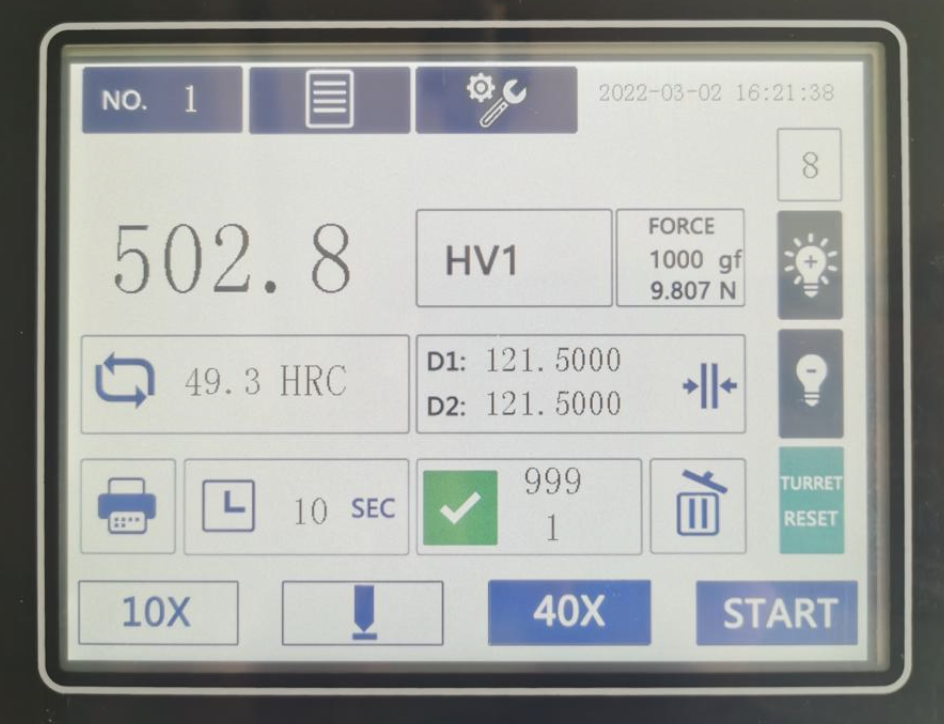

Держите окуляр на вертикали, перемещайте окуляр внутри двух линий, касаясь вдавливания с двумя углами, а затем прочитайте данные из барабана окуляра, затем входные данные на экран, будут напрямую получить длину D2, а на экране будет отображаться значение твердости HV и значение твердости преобразования (ниже Фото 502,8HV1 - это значение жесткости Виккерса, 49,3HRC - это значение жесткости Rockwell)
