Как вы тестируете твердость с помощью цифрового тестера твердости микро -виккеров

Здесь возьмите модель Evick-1AT в качестве образца, она с функциями ниже:

• Автоматическая башня с 10 -кратным объективам 40x и Diamond Indender Vickers

• 10 -кратный электронный окуляр с энкодером, автоматический расчет диагональ

• Цветный сенсорный экран, на экране может установить время задержки, качественный диапазон суждений, преобразование масштаба и т. Д.

• Автоматическая загрузка - проживание - разгрузка

• С портом принтера и RS232 двойной оптический дизайн может работать с камерой и программной системой

Шаги работы:

1 Включите питание

2 Выберите подходящее Тестовая сила путем нагрузки изменить ручное колесо с 0,01 до 1 кгф

3 Установите шкалу преобразования (HRA / HRB / HRC и т. Д.) Как вам нужно

4 Установите предел (качественное суждение), если вам нужна эта функция

5 Поместите образец на таблицу XY

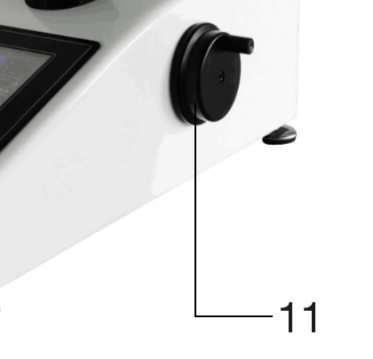

6 Поверните фокус ручного колеса (1) Чтобы выполнить фокус -работу (обычно менее 40x объективная линза), поднимитесь на таблицу XY, пока из окуляра не увидит структуру поверхности образца очень четко (примечание: будьте осторожны, не позволяйте образец ощущения с объективной линзой, чтобы избежать повреждения объектива)

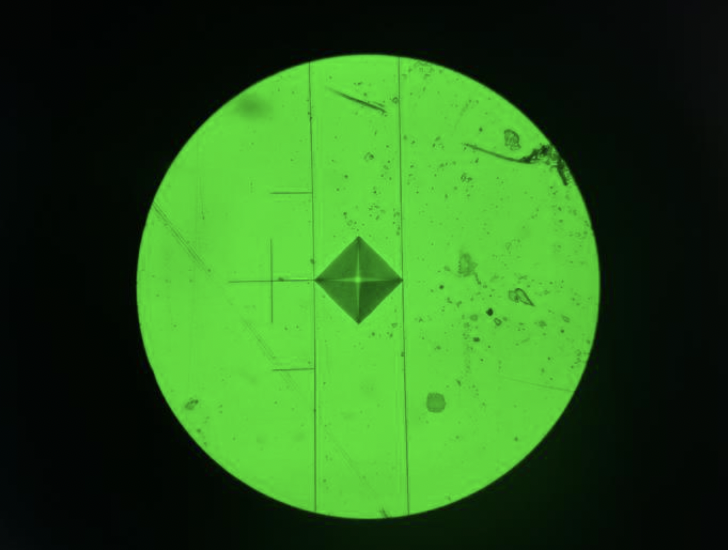

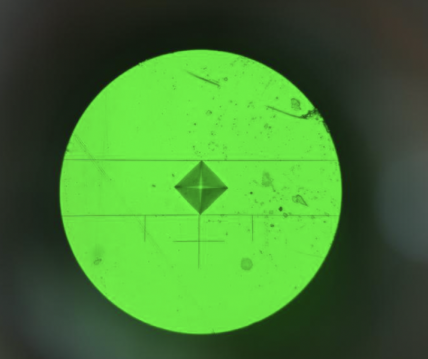

7 Из окуляра может быть четко проверить фотографию структуры образца поверхности, это означает, что фокус -работа завершается. Затем нажмите Ключевая башня «Start» автоматически перейдет в положение индентера, автоматически загрузка - Dwell - разгрузка, затем автоматический возврат башни в позицию объективной объектива 40x. Из окуляра сможет найти отступ.

8 Включите источник питания, внутри окуляра может найти две линии, Система потребует нулевого окуляра, когда выполняют измерение первого тестирования.

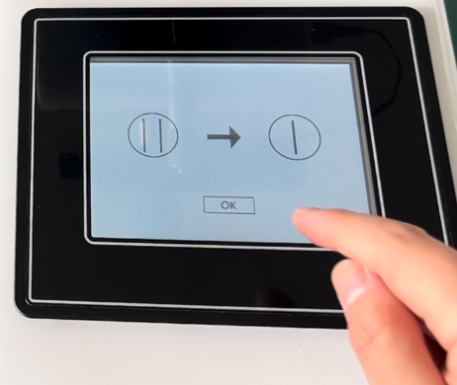

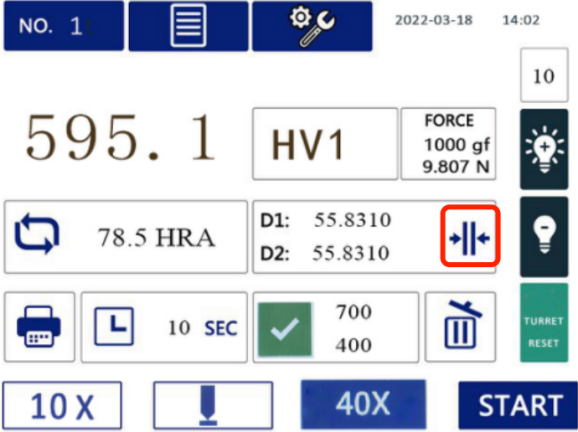

PS: После включения питания только первое тестирование точек должно выполнять нулевую работу окуляров. Другие тестирование может провести измерение напрямую. Трогать Ниже фото Красный Круг, а затем в интерфейсе с нулевым окуляром. Переместите две линии, которые внутри окуляра рядом друг с другом, затем на экране нажмите «ОК», работа с нулевым окуляром завершена. Тогда может выполнять тестирование и измерение работы напрямую. (Включите питание, первым шагом выполнять Zero Oupeece Work также в порядке, система требуется перед измерением работ, чтобы выполнять ноль окуляр)

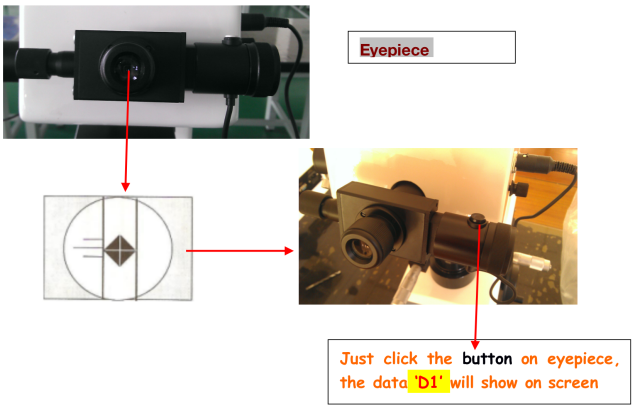

9 Измерения данных D1

Держите окуляр в горизонтали, переместите окуляр внутри двух линий, касаясь сдачи с двумя углами, затем нажмите кнопку Encoder, получит напрямую длину D1;

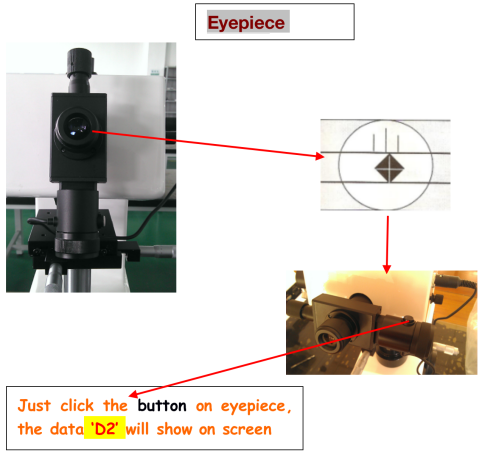

10 Измерения данных D2

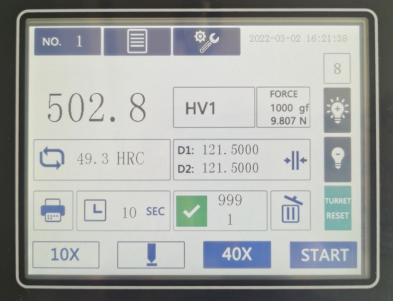

Держите окуляр на вертикали, перемещайте окуляр внутри двух линий, касаясь сдачи с двумя углами, затем нажмите кнопку Encoder окуляра, затем вводите данные на экран, получит напрямую длину D2, и на экране будет отображаться значение твердости HV и значение твердости преобразования (ниже фото. 502,8HV1 - это значение твердости Виккерса, 49,3HRC - это значение жесткости Rockwell)

PS:

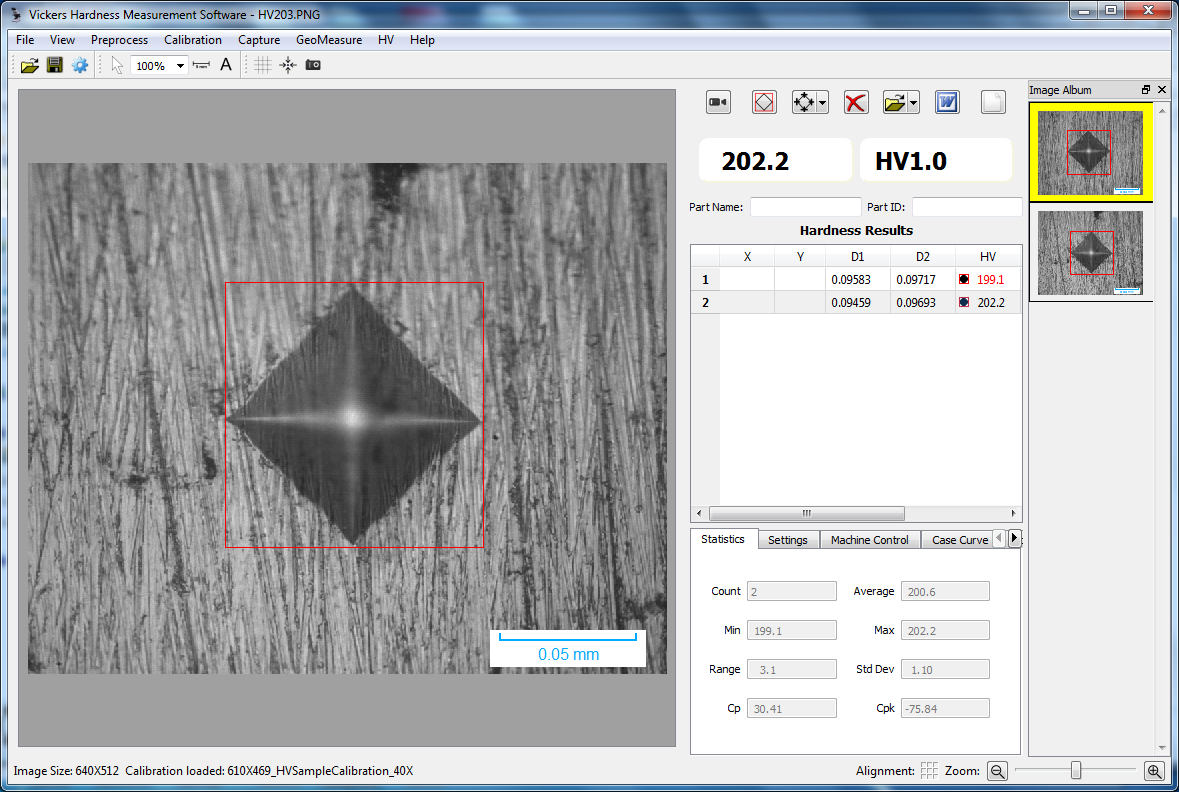

Если тестер твердость работает с камерой и программной системой, этапы работы:

1) Шаги так же, как от 5.1 до 5.7, в окне программного обеспечения отображается изображение вдавшего

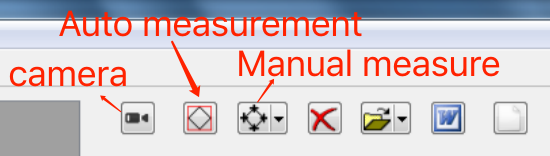

2) На программном обеспечении будет выполнять автоматические измерения или ручной работы измерения и получить отчет о тестировании непосредственно в формате Word / Excel. Отчет об испытании, включая значение твердости, тестовую силу, диагональную длину D1 / D2, изображение вдавшегося, кривая твердости, глубина твердости и т. Д.
