микроскопКак одно из основного оборудования оборудования для тестирования и судьямикроскопВажным показателем производительности является резолюция. Решение относится к наименьшему расстоянию между двумя небольшими точками или двумя линиями, которые могут быть четко различать. Сам человеческий глаз - это микроскоп. При стандартных условиях освещения разрешение человеческого глаза на фотопном расстоянии (международно признанные 25см) примерно равно 1/10 мм. Для наблюдения за двумя прямыми линиями, поскольку прямая линия может стимулировать ряд нервных клеток, разрешение глаза может быть улучшена.
Разрешение человеческого глаза составляет всего 1/10 мм, поэтому человеческий глаз не может отличить расстояние между объектом, меньшим, чем 1/10 мм или два крошечных объекта, ближе 1/10 мм. Таким образом, существует простое макроскопическое увеличительное стекло для оптического микроскопа для микроскопического наблюдения, а затем электронного микроскопа. Определение разрешения микроскопа относится к минимальному расстоянию между двумя небольшими точками, которые могут быть четко различаться по образцу. Формула расчета:
D = 0,61λ / na
Где: D - это разрешение (гм); λ - длина волны источника света (Um); Na - это числовое отверстие объективного объектива (также известное как соотношение диафрагма объектива).
Согласно формуле, разрешение микроскопа зависит от длины волны источника света падающего и численного отверстия сопоставленного объективного объектива. Видно, что способ улучшения оптического микроскопа:

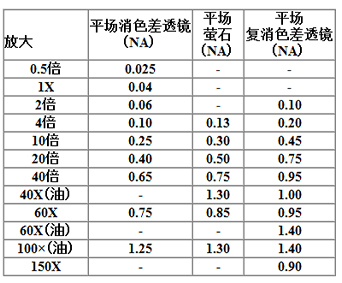

1. Увеличьте численную апертуру Na объективной линзы.
Численное отверстие Na = N * Sin (U)
В формуле N является показателем преломления среды между объективным объективом и образцом; U - половина угла диафрагмы объективной линзы. Следовательно, это наиболее распространенный метод для увеличения разрешения оптических микроскопов путем надлежащего принятия большего угла диафрагмы или увеличение показателя преломления от оптического дизайна. Как правило, целы с низким уровнем увеличения, такие как ниже 10x, используют воздух в качестве среды, с показателем преломления 1, то есть сухого объекта; Водопогружная среда дистиллированная вода, а показатель преломления составляет 1,33; Объективная среда нефтяной погружения является кедровым маслом или другим прозрачным маслом, и его показатель преломления составляет в среднем около 1,52, близкого к показателю преломления объектива и стеклянного слайда, такого как Olympus 100x масляное зеркало. Объективную объектив погружения в воду и объективную линзу погружения нефти обладают высоким увеличением, но также увеличивают разрешение объективной линзы из-за использования высокой среды преломления.
2. Уменьшите длину волны источника света.
Самая короткая длина волны видимого света составляет 390 нм. Если ультрафиолетовый свет этой длины волны используется в качестве источника освещения, разрешение оптического микроскопа может быть уменьшено до 0,2 пом. Однако, поскольку наиболее распространенные стеклянные материалы поглощают большое количество света с длиной волны ниже 340 нм, ультрафиолетовый свет не может образовывать четкое и яркое изображение после большого количества затухания. Следовательно, должны использоваться дорогие материалы, такие как кварцевые (которые могут передавать ультрафиолетовое свету на 200 нм) и флюорита (который может передавать ультрафиолетовое освещение до 185 нм), а ультрафиолетовые световые микроскопы не могут наблюдаться невооруженным глазом и даже Образцы при наблюдении в дополнение к высокой стоимости, этот способ улучшения разрешения микроскопа не широко используется из-за собственных ограничений.
