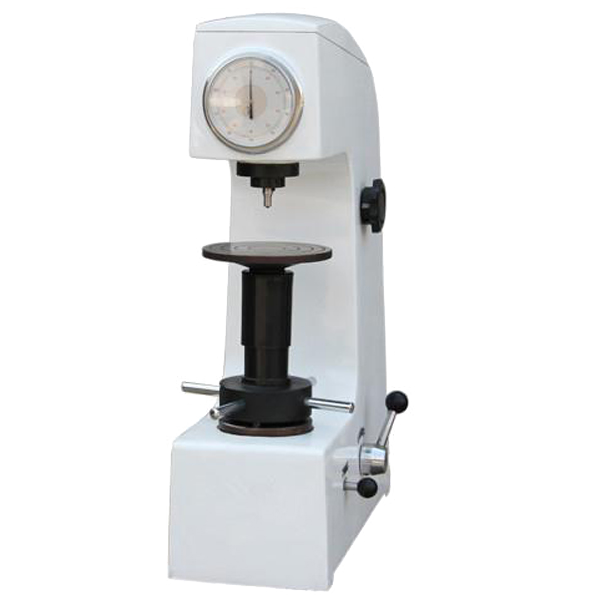

Как проверить твердость с помощью ручного тестирования жесткости Rockwell

При измерении, пожалуйста, выберите индендер а также главный Тестовая сила в соответствии со следующей таблицей.

Шкала	Индендер	Общая тестовая сила N (KGF)	Символы измерения диапазона
B	Φ1.5888mm Стальный шарик	980,7 (100)	HRB 20-100
C	120 ° Diamond	1471 (150)	HRC 20-70
A	120 ° Diamond	588,4 (60)	HRA 20-88

Масштаб A: Он используется для измерения металлов, твердость которых превышает HRC 70 (например, карбид сплава вольфрама и т. Д.), А также для измерения твердых листовых материалов и материалов для погашения поверхности.

Масштаб C: Он используется для измерения твердости термообработанных стальных деталей.

Шкала B: Он используется для измерения более мягких или средних жестких металлов и не заслуживающих стальных деталей.

Шаги работы:

1 Установите правильный индденсер в соответствии с каким тестом вы хотите сделать.

2 Сделайте очистку поверхности рабочего стола и поверхности образца. Поместите образец на рабочую таблицу или наковальню.

3 Поверните махоленд, чтобы медленно подняться на рабочее стол Маленькая точка указателя на красной марке, а большой указатель поворачивает 3 круга). (Это разрешено иметь ошибку ± 5 град.

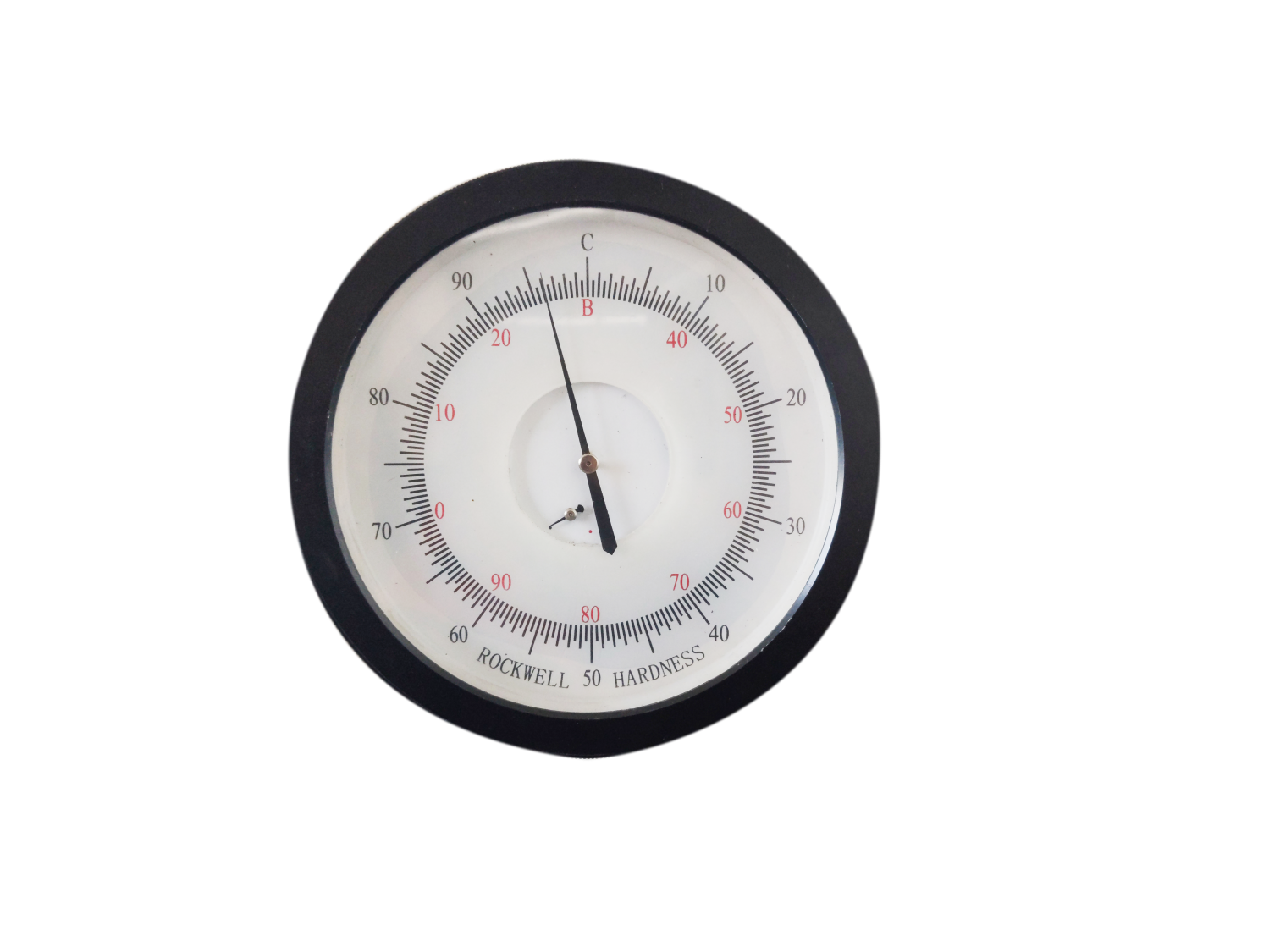

4 Поверните внешнюю оболочку индикатора, чтобы получить длинную резной линии между C и B, выровняйте с большим указателем (в порядке, чтобы повернуть по часовой стрелке или против часовой стрелки).

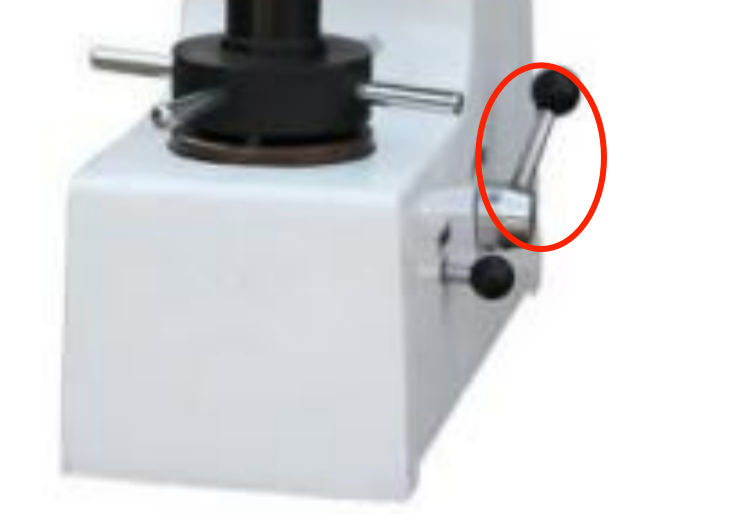

5 Ручка натягивания, чтобы применить основную испытательную силу, в настоящее время большой указатель индикатора вращается против часовой стрелки.

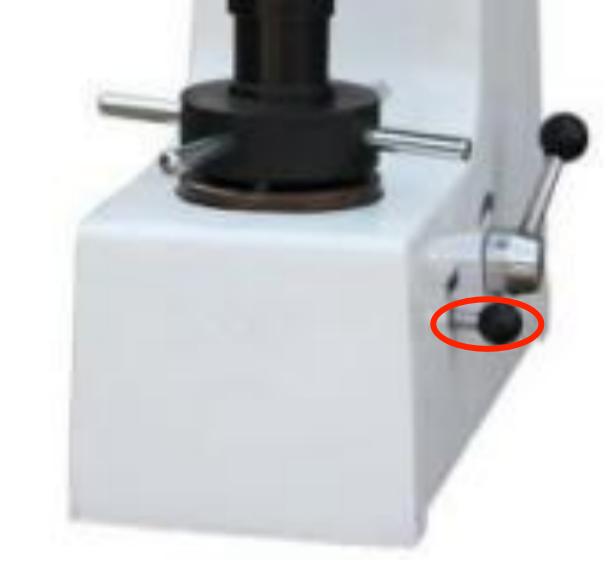

%1. Когда индийтaУказатель TOR четко останавливается, оттолкните ручку выпуска, чтобы освободить основную испытательную силу. Пожалуйста, позаботьтесь о том, чтобы применение и выпуск основной испытательной силы должен медленно продолжать.

7 Соответствующие показания в индикаторе. При тестировании с бриллиантом индендер, пожалуйста, прочитайте черные фигуры за пределами круга панели во время тестирования со стальным шариком индендер Прочитайте красные фигуры внутри круга панели.

8 Вращайте маховик, чтобы спуститься в испытательный образец, а затем переместите его Чтобы начать новое тестирование точек.

PS: Защитная куртка винта направлена ​​на то, чтобы защитить винт от вторжения пыли. Когда тестер не используется или высота испытательного образца составляет менее 80 мм, куртка следует размещать за винтом. Если лучший образец выше 80 мм, его необходимо отбрать, чтобы избежать поддержки наковальни, а тест не является недействительным.
