Сходства и различия и применение тестовых блоков дефекта дефекта V1 (IIW) и V2 (IIW2)

Основные требования стандартных тестовых блоков:

Материал стандартного тестового блока должен быть равномерным, с небольшими внутренними примесями, и нет дефектов, влияющих на использование. Легко обрабатывать, не легко быть деформированным и вышитым, и имеет хорошие акустические свойства. Параллелизм, перпендикулярность, шероховатость и точность размеров тестового блока должны быть строго проверены и соответствовать определенным требованиям.

Стандартный тестовый блок должен быть изготовлен из открытого очага, убитого стали или электрической мягкой стали, такой как № 20 углеродистой стали.

Отверстие с плоским дном на тестовом блоке должны быть осмотрены для его диаметра, шероховатости поверхности и плоскостности в нижней части отверстия. Следующие методы проверки обычно используются: сначала очистите отверстие с некоррозионным растворителем и высушите его, затем используйте шприц, чтобы ввести силиконовую резину в отверстие, вытягивайте шприц, вставьте штифт, выньте резиновую модель с PIN-код после затвердевания резины, и проверьте на оптическом проекторе шероховатость и плоскостность нижнего отверстия.

Обычно используемые стандартные тестовые блоки:

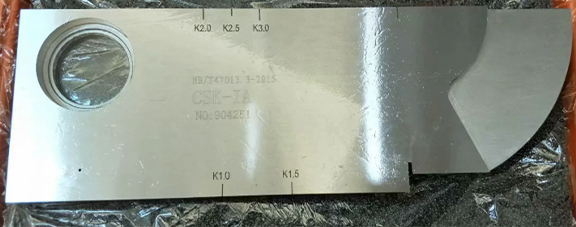

IIW тестовый блок (V 1 тестовый блок): IIW - это английское сокращение международного сварочного общества. Модифицированный тестовый блок был впервые предложен представителем Нидерландов, поэтому он называется голландским тестовым блоком. Форма модифицированного тестового блока аналогична для корабля, поэтому он также называется тестовым блоком для судов. Материал тестового блока IIW эквивалентен No. 20 стали страны, нормированной, а размер зерна составляет 7-8.

Основная цель тестового блока IIW (тестовый блок V1):

1. Отрегулируйте продольную диапазон обнаружения волн и скорость сканирования (базовое соотношение времени): используйте размеры 25 мм и 100 мм на тестовом блоке.

2. Проверьте горизонтальную линейность, вертикальную линейность и динамический диапазон прибора: используйте размеры 25 мм и 100 мм на тестовом блоке.

3. Определите разрешение дальнего поля прямого зонда и комбинации прибора: используйте размеры 85, 91 и 100 на тестовом блоке.

4. Измерьте максимальную способность проникновения после комбинации прямого зонда и прибора: используйте множественные отраженные волны из нижней части блока оргстекла Φ50mm.

5. Определите слепую зону прямого зонда и комбинации прибора: используйте поверхность дуги оргстекла Φ50mm на стороне тестового блока на расстоянии 5 мм и 10 мм.

6. Определите точку падающего наклонного зонда: используйте поверхность дуги R100.

7. Определите угол преломления наклонного зонда: угол преломления измеряется с отверстием Φ50 мм в диапазоне 35 ° ~ 76 °, а угол преломления измеряется с отверстием Φ1,5 мм в диапазоне 74 ~ ~ 80 °

8. Определите маржу чувствительности комбинации наклонного зонда и прибора: используйте тестовый блок R100 или Φ1,5 мм.

9. Отрегулируйте диапазон обнаружения и скорость сканирования поперечной волны: поскольку звуковой путь продольной волны 91 мм эквивалентен звуковым каналом поперечной волны 50 мм, 91 мм на тестовом блоке может использоваться для регулировки диапазона обнаружения и скорость сканирования поперечная волна.

10. Определите отклонение оси звуковой луча наклонного датчика: используйте правый край тестового блока для измерения.

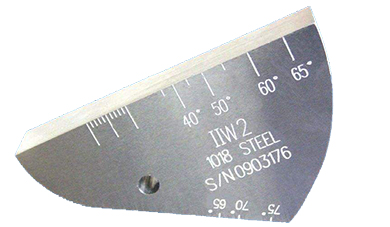

IIW2 тестовый блок (V 2 тестовый блок): тестовый блок IIW2 также является стандартным тестовым блоком международного общества сварки, предложенного представителем Нидерландов. Поскольку форма похожа на рога, он также называется блоком для тестирования рога. По сравнению с тестовым блоком IIW, тестовый блок IIW2 является светом в весе, небольшого размера, простой в форме, простым в обрабатывании и простым в носителе, но функция не такая же хороша, как тестовый блок IIW.

Основная цель тестового блока IIW2:

1. Определите точку падающего наклонного зонда: используйте ARC R25 и R50, отражающие поверхность, чтобы измерить.

2. Определите угол преломления наклонного зонда: используйте φ5 мм постоянной через отверстие для измерения.

3. Измерение горизонтального, вертикального и динамического диапазона прибора: используйте толщину 12,5, чтобы измерить.

4. Отрегулируйте скорость диапазона обнаружения и скорость сканирования: продольная волна прямой зонд использует 12,5 нижней поверхности множества отражения волны отражения для регулировки, наклонный зонд поперечной волны использует R25 и R50 для регулировки.

5. Комбинированная чувствительность измерительного прибора и зонда: используйте Φ5mm и r50 дуговую поверхность для измерения.
