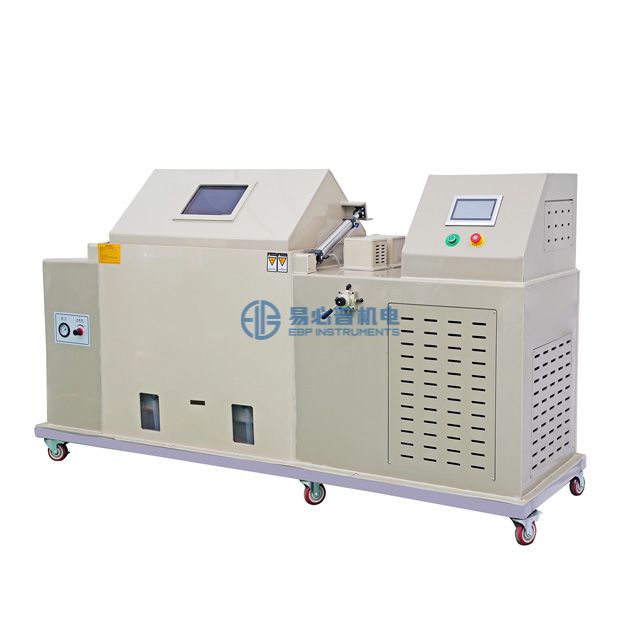

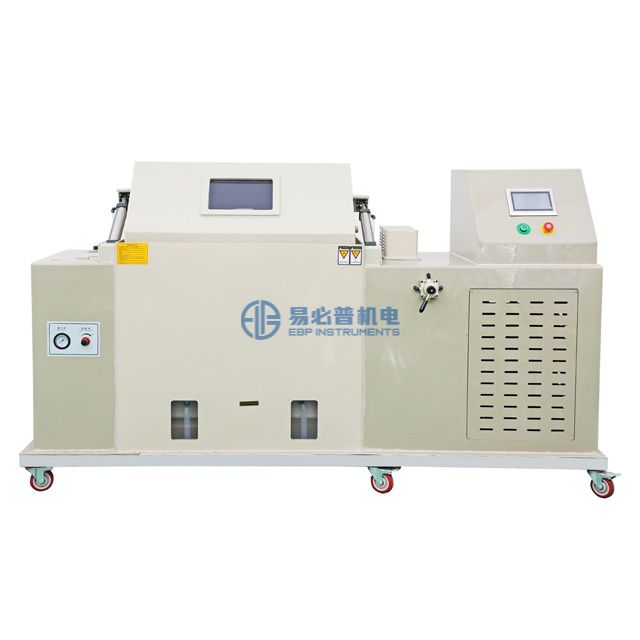

Композитная испытательная камера для солевого тумана | Машина для испытания на коррозию NSS, CASS и ACSS

Размер внутренней камеры

1200*1000*700 мм (Д*Ш*В),  840L

Эффективное рабочее пространство: 120 л.

Внешний размер

2700*1480*1580 мм (Д*Ш*В)

Вес машины

Около 160 кг

Максимальная грузоподъемность камеры

Около 100 кг

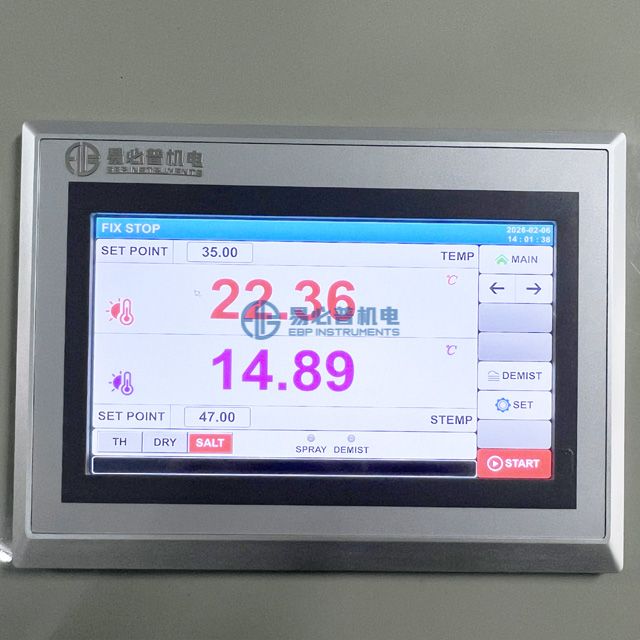

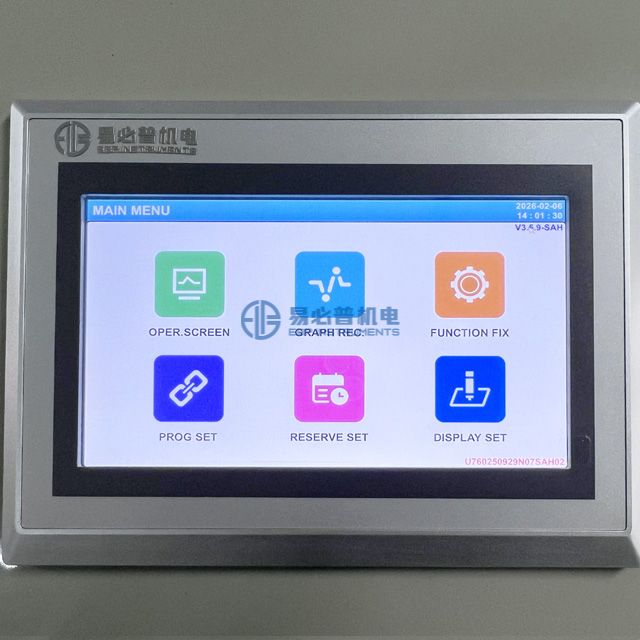

Сенсорное управление с помощью программы

7-дюймовый цветной сенсорный экран, поддержка китайского и английского языков;

Он может контролировать температуру и влажность, солевой туман и сушку.

Можно установить 120 групповых программ, каждая групповая программа может устанавливать от 1 до 99 шагов.

Разрешение дисплея

Температура: 0,01 ℃; Время: 0,1 мин; Влажность: 0,1% относительной влажности.

Диапазон настройки

Отрегулируйте в соответствии с диапазоном рабочих температур оборудования (верхний предел +5 ℃, нижний предел -5 ℃).

Диапазон температур

0℃-60℃; измерение температуры платиновым резистором типа PT100

Диапазон влажности

30–98 % относительной влажности

Точность управления

Разрешение температуры: 0,01 ℃;  Разрешение влажности: 0,1% относительной влажности;

Отклонение температуры: ± 1,0 ℃;  Отклонение влажности: ±2% относительной влажности;

Однородность температуры: ±2℃;  Равномерность влажности: ± 3% относительной влажности;

Колебания температуры: ±0,5 ℃;  Колебания влажности: ± 2% относительной влажности.

Система управления

Программируемый контроллер с сенсорным ЖК-экраном, выключатель питания, индикатор распыления, индикатор работы, индикатор неисправности, интерфейс связи RS-232, USB, Ethernet.

Скорость нагрева

КТ→+65℃ ≤ 60 мин;  КТ→+0℃ ≤ 30 мин.

Система отопления

1) Смесительная камера: оснащена нагревателем из титанового сплава и мощным циркуляционным вентилятором для циркуляции воздуха. ПИД (Power ID) контроль мощности нагрева обеспечивает температурное равновесие.

2) Испытательная камера: для прямого нагрева воздуха используются нагревательные элементы из титанового сплава. ПИД контроль мощности нагрева обеспечивает температурное равновесие.

3) Резервуар высокого давления: для нагрева воды используются нагревательные элементы из титанового сплава. Сжатый воздух поступает в горячую воду и выходит наружу в виде пузырьков. ПИД контроль мощности нагрева поддерживает постоянную температуру и производит чистый распыляемый газ.

Электрическая система

Главный силовой выключатель, контроллер, распределительный щит, охлаждающий вентилятор, защита от перегрева; Входная мощность: платиновый термометр сопротивления.

Режим управления электрической системой

ПИД-регулирование против интегрального насыщения

BTC сбалансированный контроль температуры (оборудование для испытания температуры)

Сбалансированный контроль температуры и влажности BTHC (оборудование для тестирования температуры и влажности)

Система циркуляции воздуха

Благодаря встроенной воздушной камере и циркуляционному вентилятору из нержавеющей стали воздух равномерно выдувается через воздуховод через заслонки и диффузоры, распределяя сбалансированную температуру и влажность из камеры кондиционирования в испытательное пространство, тем самым достигая цели равномерного контроля температуры и влажности.

Система Гармонии

Увлажнитель, осушитель, нагреватель, циркуляционный вентилятор, дренажное устройство, устройство подачи воды, регулятор уровня воды, защита от перегрева, устройство против сухого горения трубки увлажнителя, циркуляционный воздуховод, заслонка.

Система увлажнения и осушения

В системе используется паровое увлажнение, при этом компрессор начинает осушение, а P.I.D. контроль скорости увлажнения для достижения желаемого уровня влажности.

Система водоснабжения

Вода соответствует стандарту качества воды II уровня национальной аналитической лаборатории с содержанием твердых примесей менее 1 мг/л.

Режим подачи воды: Автоматический/ручной двойной режим подачи воды, с автоматическим вводом воды и стандартным набором системы чистой воды.

Передача данных

Порт RS 232. Он может отображать кривые и собирать данные; его можно использовать в качестве системы мониторинга и дистанционного управления.

Хранение данных

Благодаря внутренней карте памяти емкостью 2 ГБ экспериментальные данные можно записывать напрямую, без подключения к компьютеру. Данные и кривые можно распечатать с помощью компьютера, что упрощает их использование.

Распылительная насадка

Оснащен специальной стеклянной насадкой, объем и угол распыления регулируются.

Распылительное устройство

Установите функцию автоматического опрыскивания в соответствии с программой. Объем опрыскивания можно регулировать, регулируя высоту опрыскивающей башни.

Метод устранения запотевания

Установите функцию автоматического устранения запотевания согласно программе; Сжатый воздух подается в камеру, а затем туман из помещения вытесняется, быстро устраняя запотевание воздуха.

Циклический режим работы

Машина работает в раздельном режиме управления «сухой/влажный» и «солевой туман». Интеллектуальное управление временными сигналами TS позволяет осуществлять периодическое или непрерывное распыление, обеспечивая автоматическую работу циклов сушки, влажности и солевого тумана.

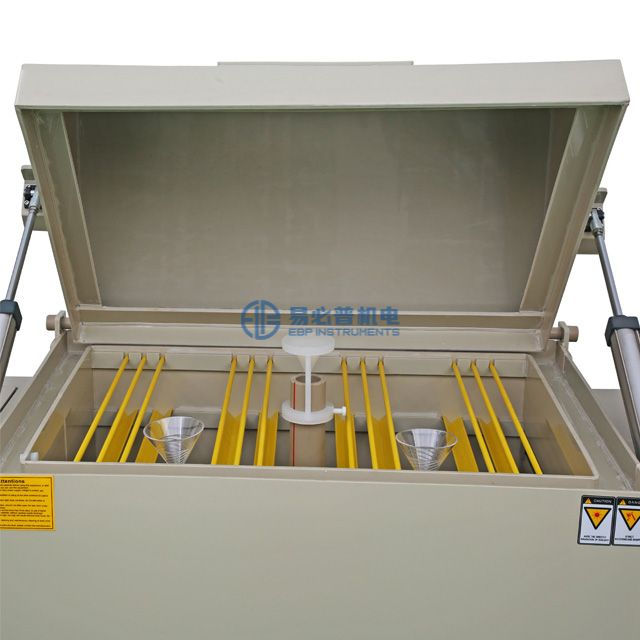

Стойка для образцов

1. В испытательной камере используется треугольная канавка из ПВХ с индексирующей рамкой, установленной на внутренней стенке, что позволяет регулировать углы наклона испытуемого образца. Запотевание равномерное со всех четырех сторон, что позволяет разместить большое количество тестовых образцов.

2. Платформа для размещения образцов из перфорированной полипропиленовой пластины расположена в нижней части камеры. Равномерно расположенные перфорации платформы обеспечивают быстрый дренаж распыляемой жидкости, что позволяет размещать большие образцы для тестирования.

Больше функций управления

1. Функции редактирования, очистки и вставки.

2. Оснащен двумя комплектами управления выходным сигналом времени (способными контролировать действие ВКЛ/ВЫКЛ испытуемого объекта).

3. Имеет 9 наборов настроек параметров ПИД.

4. Включает функции пропуска и удержания во время выполнения программы.

5. Имеет память программы при выключении питания, автоматический перезапуск и продолжение программы после восстановления питания.

6. Включает функции копирования, фрагментирования и связывания программ, а также функции редактирования программы, такие как редактирование названий экспериментов.

7. Имеет функции сбора, экспорта и графического просмотра данных.

8. Включает автоматический расчет ПИД-регулятора и нечеткое управление.

9. Имеет функции настройки даты и времени.

10. Сигнализация неисправности и подсказки по ее устранению.

11. Защита от сбоя питания

12. Защита от верхнего и нижнего предела температуры.

13. Функция календарного таймера.

14. Функция запуска по расписанию.

15. Функция самодиагностики.

16. Функция автоматической остановки.

17. Кнопка и функция блокировки экрана.

Контроль газоснабжения

Воздушный компрессор → Первичное масло → водоотделитель → Редукционный клапан → Главный электромагнитный клапан → Вторичный масловодяной сепаратор → Сатуратор → Клапан регулирования давления → Распылительный электромагнитный клапан → Сопло

Примечание. Воздушный компрессор приобретается отдельно.

функция ожидания

Он имеет функцию энергосбережения в режиме ожидания и может просматривать изображения в режиме ожидания.

Функция записи кривой

Он оснащен оперативной памятью с защитой от батареи, в которой можно сохранять настройки устройства, выборочные значения и время выборки; максимальное время записи — 60 дней (при периоде выборки 1,5 минуты).

Фильтр-осушитель

Импортные осушительные фильтры осушают хладагент и загрязнения.

Хладагент

Используется экологически чистый хладагент R404a с индексом разрушения озона 0.

Функция «Советы по устранению неполадок»

При неисправности машины контроллер автоматически определяет причину неисправности и отображает изображение неисправности и соответствующие инструкции по устранению неполадок.

Функция безопасности

Функция защиты от сбоя питания

Функция защиты верхнего и нижнего предела температуры

Функция защиты компрессора от перегрева

Функция защиты компрессора от перегрузки по току

Функция защиты компрессора от избыточного давления

Функция защиты вентилятора конденсатора от перегрева

Регулируемая функция защиты от перегрева

Функция защиты от экстремального перегрева канала кондиционирования воздуха

Функция защиты вентилятора и двигателя от перегрева

Функция защиты нагревательного элемента от сухого горения

Функция защиты от аномалий подачи воды

Функция защиты от нарушений дренажа

Защита от утечек

Защита от перегрузки и короткого замыкания

Функция защиты от обратной фазы при сбое питания

Материал камеры

1) Внутренняя камера: изготовлена из полипропиленовой плиты ПП, обеспечивающей отличную изоляцию.

2) Внешняя камера: изготовлена ​​из импортного полипропиленового полипропилена, что обеспечивает эстетичный внешний вид.

3) Лабораторная герметичная крышка: изготовлена ​​из полипропиленовой плиты ПП, имеет автоматическое открытие одной кнопкой, прозрачное смотровое окно и противозапотевающее устройство для четкого наблюдения во время экспериментов. Двухслойные уплотнительные края обеспечивают прочное уплотнение.

4) Увлажнитель/резервуар для подачи воды: Изготовлен из полипропиленовой плиты ПП, внешний увлажнитель/резервуар для подачи воды со скрытым датчиком уровня воды. На входе установлен водоочиститель для эффективной фильтрации примесей из воды.

5) Насыщающий резервуар: изготовлен из полипропиленовых труб для оптимальной изоляции и устойчивости к коррозии.

6) Камера кондиционирования. Внутренняя и внешняя камеры изготовлены из металлического титана, что обеспечивает коррозионную стойкость, термостойкость и длительный срок службы.

7) Изоляционный материал камеры кондиционирования: изоляционный слой из жесткого пенополиуретана.

8) Основание: Изготовлено из окрашенного стального швеллера в полипропиленовом пластике и оснащено роликами.

9) Воздуховод: специально разработанное герметичное демпферное устройство автоматически переключается между режимами солевого тумана и тестированием температуры/влажности.

Рабочая среда

1. Температура окружающей среды: 5–30 ℃; Относительная влажность: ≤85% относительной влажности;

2. Место установки: Ровная, не подверженная вибрации площадка;

3. Оборудование: Хранить вдали от источников тепла и легковоспламеняющихся или взрывоопасных веществ;

4. Место установки: Избегайте прямых солнечных лучей и поддерживайте хорошую циркуляцию воздуха в помещении;

5. Место установки должно быть чистым, его нельзя устанавливать в пыльных помещениях или рядом с вентиляционными отверстиями для пыли.

Требования к среде хранения

1. Температура окружающей среды для оборудования должна поддерживаться в диапазоне от 0℃ до +45℃.

2. Когда температура окружающей среды ниже 0 ℃ (если оборудование должно быть отключено на длительный период), всю воду, оставшуюся в оборудовании, следует слить, чтобы предотвратить замерзание воды в трубах и повреждение труб.

Требования к месту установки

Земля ровная, хорошо вентилируемая, не содержит горючих, взрывоопасных или агрессивных газов и пыли; поблизости нет сильных источников электромагнитного излучения; несущая способность грунта – не менее 600 кг/м²; Вокруг оборудования предусмотрено достаточное пространство для обслуживания.

А: Не менее 400 мм.

Б: Не менее 400 мм

С: Не менее 1000 мм

1

Контроллер температуры и влажности

Юи

1 комплект

2

Компрессор

Япония Саньо

1 единица

3

Устройство для сушки и фильтрации

Эмерсон, США

1 шт.

4

Маслоотделитель

Эмерсон, США

1 шт.

5

Распылительная насадка

заказать

2 шт.

6

Коробчатая оболочка

Импортированные плиты ПВХ толщиной 8 мм из Южной Азии; сварены самодельными методами.

1 единица

7

Внутренняя коробка шкафа

Импортная плита ПВХ из Южной Азии, сваренная и изготовленная на собственном производстве, толщина 8 мм.

1 единица

8

Комната гармонизации

Самодельный титановый сплав

1 единица

9

Испаритель

Тайвань Юнцян

1 единица

10

Конденсатор

Тайвань Юнцян

1 единица

11

Медная труба

Отечественное производство, высокое качество.

Пакет 1

12

Вентилятор

самообладание

1 страница

13

Ограничитель температуры

Корея Радуга

2 шт.

14

Комнатный двигатель гармонизатора

Тайвань Ютянь

2 единицы

15

Рабочее колесо камеры гармонизации

Тайвань Ютянь

2 шт.

16

Лабораторная нагревательная трубка

Изготовление на заказ (Титановая трубка)

1 шт.

17

Обогревательная трубка для смесительной комнаты

Изготовление на заказ (Титановая трубка)

Группа 1

18

Нагревательная трубка для увлажнения

Изготовление на заказ (Титановая трубка)

Группа 1

19

Твердотельное реле

Тайвань Янмин

3 комплекта

20

Охлаждающая среда

Ханивелл, США

5 кг

21

Электромагнитный клапан хладагента

Японский Цуруго

2 шт.

22

Электромагнитный клапан распылителя

Германия обладает высоким уровнем мастерства.

1 шт.

23

Электромагнитный клапан удаления запотевания

Немецкий Джинтонг

1 шт.

24

Дополнительный гидравлический и электромагнитный клапан

Немецкий Джинтонг

1 шт.

25

Дренажный электромагнитный клапан

Немецкий Джинтонг

1 шт.

26

Контактор переменного тока

Французский Шнайдер

4 шт.

27

Тепловое реле перегрузки

Французский Шнайдер

2 шт.

28

Вспомогательное реле

Французский Шнайдер

4 шт.

29

Защита последовательности фаз

Итальянский галале

1 шт.

30

Устройство измерения температуры

Гонконг Баогуан

2 шт.

31

Водяной ящик

самообладание

1 шт.

32

Верхние и нижние емкости для воды

Самостоятельно разработанный и исследованный

2 шт.

33

Защитная трубка

Отечественное производство, высокое качество.

1 шт.

34

Конец провода

Отечественное производство, высокое качество.

Пакет 1

35

Оболочка для проволоки

Отечественное производство, высокое качество.

6 предметов

36

Слот для карты ПП

Отечественное производство, высокое качество.

4 предмета

37

Универсальное поворотное колесо

Отечественное производство, высокое качество.

4 шт.

38

Клапан регулирования давления

Тайвань Шан Наис

1 шт.
