Система видеоизмерительных машин EVM-CNC | Автоматическое измерение VMM Ivision

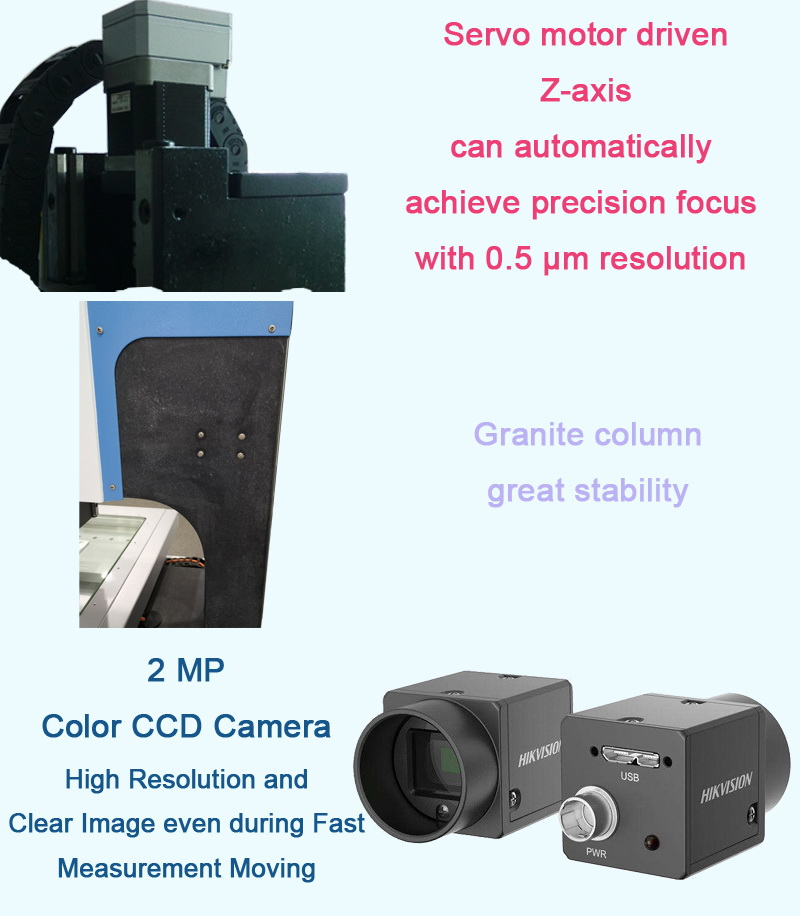

2.3. Гранитное основание JINANQING класса 00, колонна, высокая стабильность

2.4. Специальное программное обеспечение для ЧПУ обладает замечательной эффективностью измерений.

3. Техническая спецификация:

Модель

ЭВМ-32ЧПУ

ЭВМ-43ЧПУ

ЭВМ-54ЧПУ

Рабочий стол

Работа

возможность D (мм)

500*330

606*466

706*566

Стекло

Способный размер (мм)   350*280

450*350

550*450

Ход X,Y (мм)

* Все данные проверены по стандарту ISO 10360-7-2011.

 L — измеренная длина (единицы: мм)

 Спецификация может быть изменена без предварительного уведомления

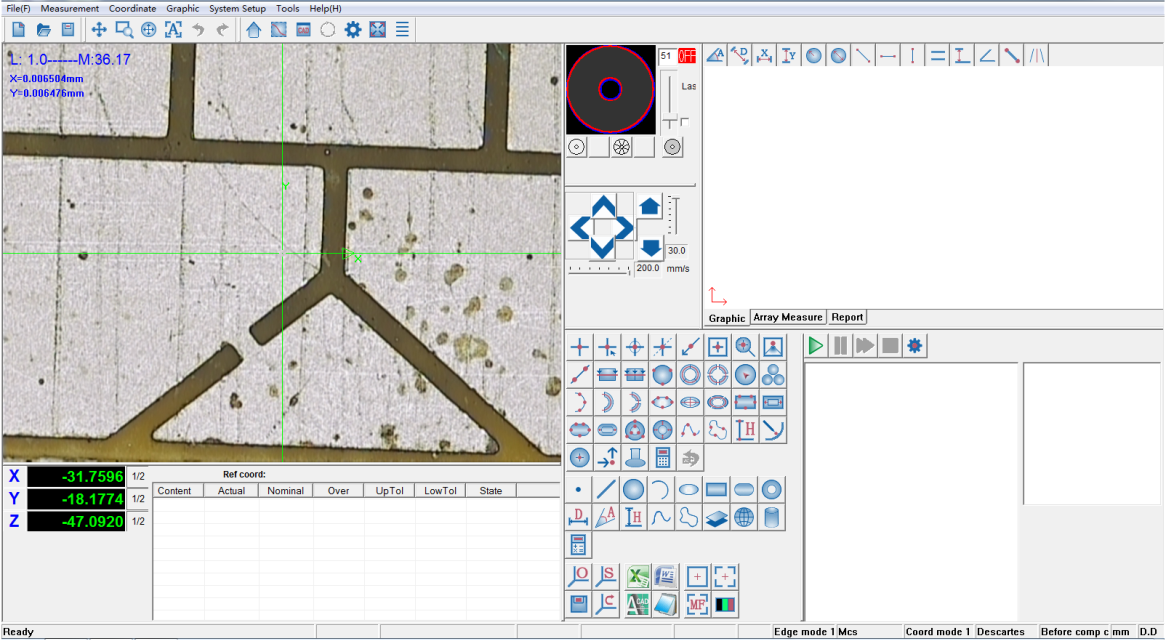

Программное обеспечение для измерений:

Благодаря удобному пользовательскому интерфейсу и мощным функциям он позволяет пользователям быстро и точно измерять геометрию.
1. 2D и 3D измерения: можно измерять высоту, ширину, длину, обе стороны угла, угол конуса, диаметр, фаску, прямолинейность, плоскостность, округлость, цилиндричность, перпендикулярность, параллельность, наклон и т. д.

2. Автофокус: автоматически находит самую четкую точку с фокусировкой по оси Z.
3. Измерение программирования ЧПУ: пользователь может установить параметр щелчка, автоматически измеряя его в соответствии с его требованиями (партийное измерение, повышение эффективности и экономия времени)
4. Макс. и Мин. Ограничение: можно установить макс. и мин. пределы, когда фактический размер продукта выходит за пределы диапазона, соответствующие данные измерений будут иметь предупреждение на красном фоне.
5. Обратное проектирование: программное обеспечение рисует графики измерений, может иметь прямой доступ к AutoCAD, а также может быть сохранено в формате DXF, dwg. файлы (может быть быстрый сканер, более чем в два раза быстрее, чем скорость обычного программного обеспечения).
6. Вывод изображения: результаты измерений или наблюдений можно сохранить в виде изображений в различных форматах, таких как BMP, Jpg.
7. Субпиксель в реальном времени, чтобы найти точку: первые субпиксели, передовая технология обработки изображений в индустрии видеоизмерений, значительно повышают точность измерения и эффективность измерения пикселя по сравнению с аналогичным программным обеспечением, экономят как минимум 3/5 времени, повышают точность более чем в 2 раза (при том же оптическом увеличении).
8. Функции векторного рисования: изображение или шрифты можно плавно увеличивать или уменьшать.
9. Карты измерений: позволяют фиксировать и формировать полную картину большой детали и непосредственно измерять ее на графике.

10. Командная строка: непосредственно сформируйте командную строку, введите информацию о координатах для создания точки, линии, круга, дуги для удовлетворения особых потребностей виртуального измерения.
11. Допуск на положение линии: округлость, прямолинейность, параллельность, перпендикулярность, концентричность и т. д.

12. Функция определения размеров: радиус, диаметр, угол, линейные размеры, примечания к выравниванию, текстовые примечания и т. д.
13. Функции автоматического измерения: автоматический поиск прямой линии, многозонной, щелкните круглую рамку круга, круглую многозонную автоматическую дугу.
14. Статистический анализ SPC: можно рассчитать CA, CP, CPK и DRL, DRR, DR, MAX, MIN, AVG, RANGE, STD, а также построить диаграмму XR, линейные графики, гистограммы и т. д.
15. Данные Отчет: результаты измерений можно напрямую конвертировать в EXCEL, Word, CAD.

16. Язык: поддержка китайского, английского и т. д.
