ЭЙП-150/200/250
EBP INSTRUMENTS
Шанхай, Китай
120 комплектов в месяц
Т/Т заранее
1 комплект
Высокоточный профильный проектор EYP-150/200/250 в основном используется для измерения длины, угла, контура и формы поверхности механических деталей, может проверять все виды поверхностей и контуров сложных заготовок, кулачков, винтовой резьбы, зубчатых колес, фрезерных станков и т. д., широко используется в измерительной, электронной, аэрокосмической технике, легкой промышленности, колледжах, научно-исследовательских институтах и контрольно-измерительных отделах.
Особенности:
1. Проекционный экран диаметром 312 мм с погрешностью увеличения менее 0,06%.
2. Отражатель процесса нанесения покрытия, более четкое изображение и отличная пыленепроницаемость.
3. Мощная двухосная система охлаждения вентилятора, значительно увеличивающая срок службы.
4. Все результаты измерений можно распечатать напрямую или перенести на компьютер для дальнейшей обработки.
5. Изготовлено из компонентов высшего класса в соответствии с высокими стандартами качества.
6. Цифровое считывание поддерживает обмен мм и дюймов.
Техническая спецификация:
Модель | / | ЭЙП-150 | ЭЙП-200 | ЭЙП-250 | ||
Таблица | Размер металлического стола (мм) | 340 х 152 | 404 х 228 | 450 х 280 | ||
Размер стеклянного стола (мм) | 196 х 96 | 260 х 160 | 306 х 196 | |||
Ход по оси X (мм) | 150 | 200 | 250 | |||
Ход по оси Y (мм) | 50 | 100 | 150 | |||
Ход по оси Z (мм) | 90 для фокуса | |||||
Точность измерения* | Ex, y ≤ (3,0+L/200) мкм | |||||
Разрешение(X,Y) | 0,5 мкм | |||||
Экран проектора | Размер экрана (мм) | Ø 312 Используемый диапазон>Ø 300 (с метровой линией) | ||||
Диапазон вращения экрана | 0°~360° | |||||
Разрешение угла поворота | 1 ´ или 0,01° | |||||
Точность проекции* | Контур: ≤±0,06%, Поверхность: ≤ ±0,06% | |||||
Объектив | Увеличение | 10X (стандарт) | 20X (опция) | 50X (опция) | 100X (опция) | |
Просмотр объекта | Ø30мм | Ø15мм | Ø6мм | Ø3мм | ||
Рабочее расстояние | 77,7 мм | 44,3 мм | 38,4 мм | 25,3 мм | ||
Макс. высота заготовки | 80 мм | 80 мм | 80 мм | 80 мм | ||
ДРО | Цифровое считывающее устройство DC-3000 на английском языке может использоваться для сбора данных о размерах и измерения точек, линий, кругов, углов, расстояний и т. д. | |||||
Охлаждение | Поклонники | |||||
Освещение | Галогенное освещение проходящего света 24 В/150 Вт, галогенное отражающее освещение 21 В/150 Вт | |||||
Мощность | 110 В/220 В (переменный ток); 50/60 Гц; Общая потребляемая мощность 400 Вт | |||||
Размер (Д*Ш*В, мм) | 770*550*1100 | 780*780*1100 | 810*780*1120 | |||
Вес (кг) | 180 | 190 | 200 | |||
Вариант | Мини-принтер, детектор кромок, метрологическое программное обеспечение и т. д. Подробную информацию см. в «Приложении». | |||||
* Все данные проверены в соответствии со стандартом JJF1093-2002.
L — измеренная длина (единицы: мм)
Спецификация может быть изменена без предварительного уведомления

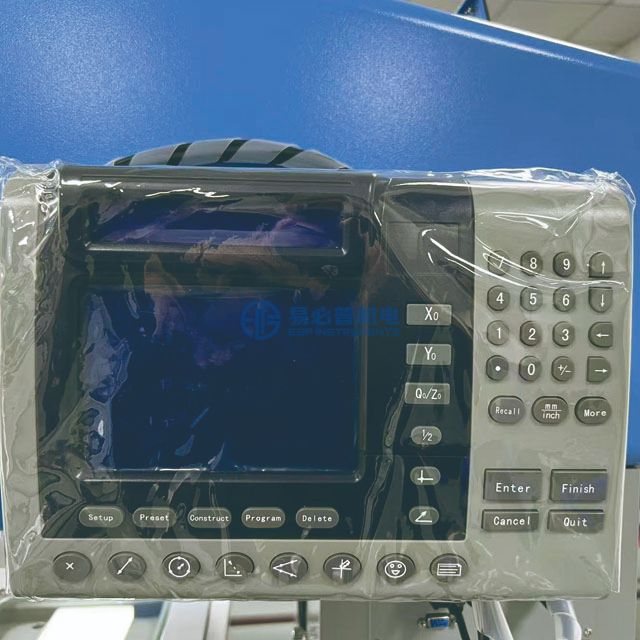

Цифровое считывание DC 3000:
1. Двумерное измерение: измерение ширины, длины, обеих сторон угла, угла конуса, диаметра цилиндра, снятия фаски, прямолинейности, округлости, цилиндричности, перпендикулярности, параллельности и т. д.
2. Программа пользователя: последовательность нажатий клавиш на передней панели можно сохранить в виде программ и воспроизвести позднее. Эта возможность особенно полезна, когда необходимо измерить серию идентичных деталей.
3. Связь: с интерфейсом RS232 и интерфейсом принтера можно экспортировать данные измерений с помощью мини-принтера или компьютера, оснащенного метрологическим программным обеспечением.
4. Единица измерения: поддержка мм или дюймов.
5. Язык: китайский, английский, португальский.
