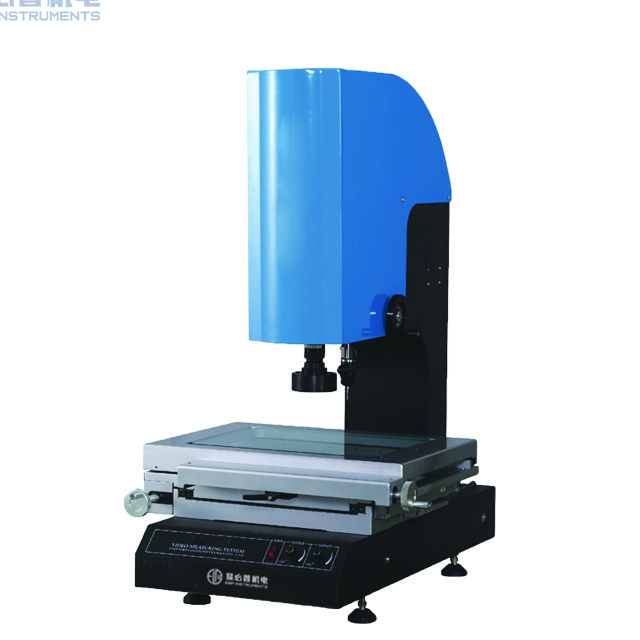

Ручная видеоизмерительная машина EVM-C 2.5D/3D Ivision VMM

I. Использование

Серия EVM-C — это 2.5D  / 3D  ручная видеоизмерительная система, разработанная EBP INSTRUMENTS. Он предназначен для проверки, измерения и анализа 2D- и 3D-данных во всех областях применения и широко используется в различных отраслях прецизионной отделки, таких как машиностроение, электроника, метизы, пластмассы и т. д.

1.1 Он широко используется в машиностроении, электронике, аэрокосмической, автомобильной, военной, литейной и других отраслях промышленности для точных измерений.

1.2 Он может измерять точки, линии, круги, дуги и овалы, прямоугольники и повышать точность с помощью функции многоточечного позиционирования.

1.3 С точки зрения метрологии, машина может проверять и измерять ширину, длину, высоту, толщину, диаметр, угол, прямолинейность, плоскостность, перпендикулярность, степень окружности, соосность и т. д.

1.4 Комбинация измерений, центральная структура и пересечение структуры, средняя точка конструкции, линейная структура, круглая структура и структурная точка зрения.

Особенности:

1. Программируемое интегрированное 8-региональное управление освещением, обеспечивающее профессиональное измерение поверхности.

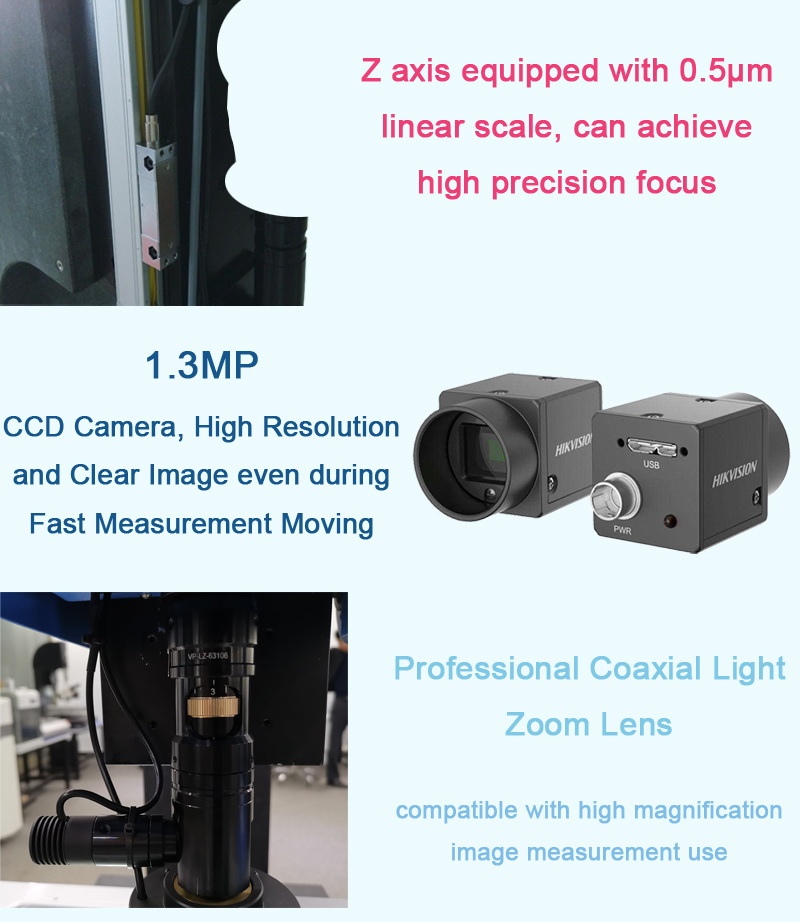

2. Он оснащен цветной камерой 1,3 МП и профессиональным зум-объективом Pomeas™, большим углом обзора, что гарантирует четкое изображение во время измерения быстро движущихся изображений.

3. Гранитное основание и колонна класса 00, высокая стабильность.

4. Метод измерения «Image+Probe», оснащенный датчиком Renishaw™ и разработанным нашей компанией программным обеспечением для 3D-метрологии, позволяет обеспечить быстрые измерения с высокой точностью.

5. Принятие консоли данных с интерфейсом USB, совместимой с использованием ноутбука.

Данные измерений могут быть напрямую преобразованы в файл AutoCAD и стать полным рабочим циклом. Данные также можно вводить в Excel и Word для проведения статистического анализа.

6. Благодаря профессиональному метрологическому контроллеру серии UWC каждое прикосновение датчика можно услышать звуковым сигналом, что обеспечивает более точную работу датчика.

Техническая спецификация:

* Все данные проверены согласно стандарту ISO 10360-7-2011.

 L — измеренная длина (единицы: мм)

РЕНИША™ зонд MCP, обеспечивает простое и эффективное

3D-измерение «Изображение+зонд»!!!

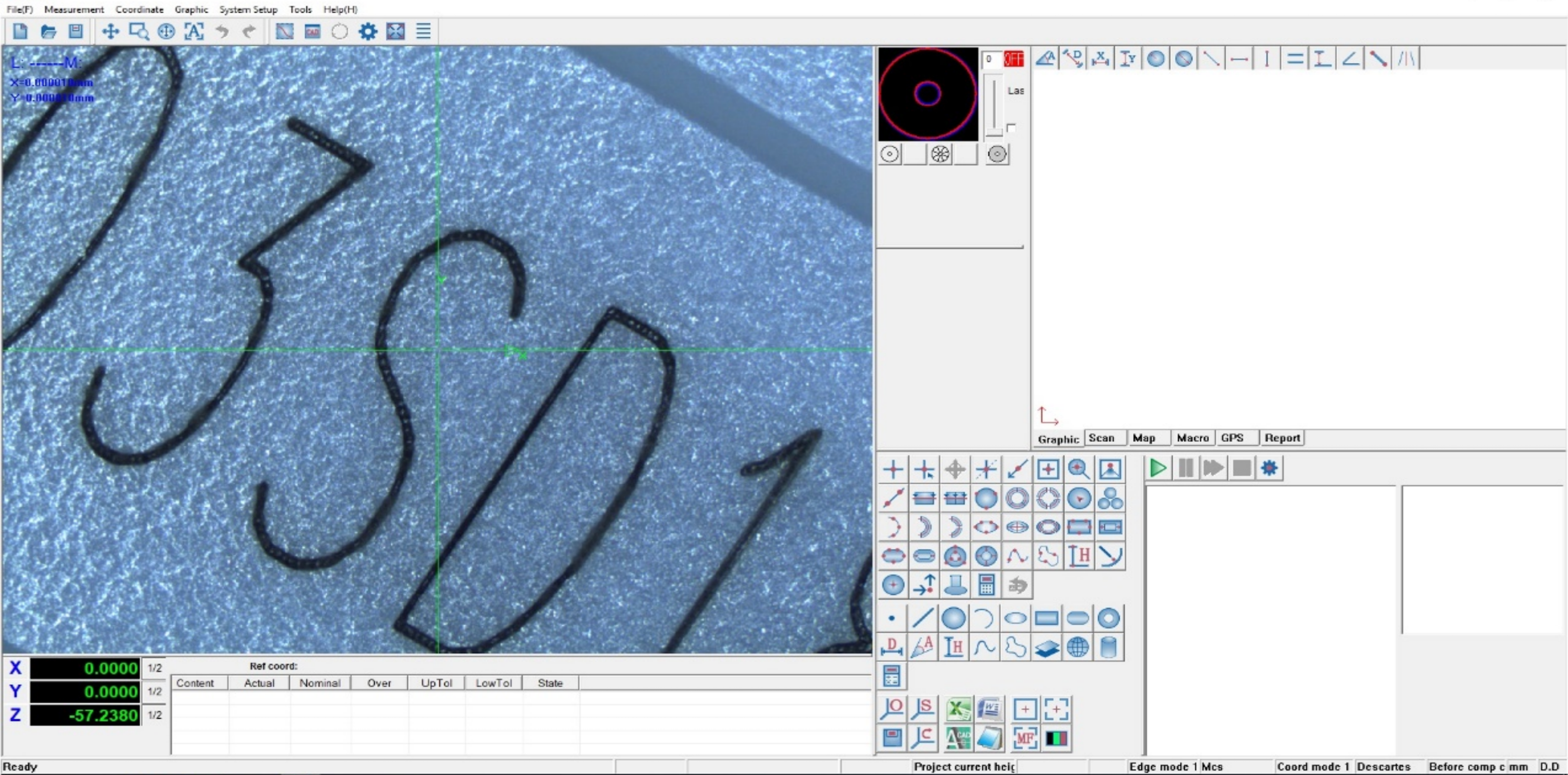

3D Программное обеспечение для метрологии

Благодаря удобному пользовательскому интерфейсу и мощным функциям он позволяет пользователям быстро и точно измерять геометрию.

1)  2D-измерение: измерение высоты, ширины, длины, обеих сторон угла, угла конуса, диаметра цилиндра, снятия фаски, прямолинейности, округлости, цилиндричности, перпендикулярности, параллельности и т. д.

2)  Измерение зондом: зонд Renishaw™ может измерять 3D-данные, такие как глубина отверстия, диаметр шарика, цилиндричность и т. д.

3)  Макс. и Мин. Ограничение: можно установить макс. и мин. пределы, когда фактический размер продукта выходит за пределы диапазона, соответствующие данные измерений будут иметь предупреждение на красном фоне.

4)  Обратное проектирование: программное обеспечение рисует графики измерений, может иметь прямой ввод в AutoCAD, а также может быть сохранено в форматах DXF, dwg. файлы (может быть быстрым сканером, более чем в два раза быстрее, чем скорость обычного программного обеспечения).

5)  Вывод изображения: результаты измерений или наблюдений можно сохранить в виде изображений в различных форматах, таких как BMP, Jpg.

6)  Субпиксель в реальном времени, чтобы найти точку: первые субпиксели, передовая технология обработки изображений в индустрии видеоизмерений, значительно повышают точность измерения и эффективность измерения пикселя по сравнению с аналогичным программным обеспечением, экономят как минимум 3/5 времени, повышают точность более чем в 2 раза (при том же оптическом увеличении).

7)  Функции векторного рисования: изображение или шрифты можно плавно увеличивать или уменьшать.

8)  Карты измерений: позволяют захватывать и формировать полную картину большой детали, а также выполнять измерения непосредственно на графике.

9)  Командная строка: непосредственно сформируйте командную строку, введите информацию о координатах для создания точки, линии, круга, дуги для удовлетворения особых потребностей виртуального измерения.

10)  Допуск на положение линии: округлость, прямолинейность, параллельность, перпендикулярность, концентричность и т. д.

11)  Функция определения размеров: радиус, диаметр, угловые размеры, линейные размеры, примечания к выравниванию, текстовые примечания, метки координат.

12)  Функции автоматического измерения: автоматический поиск прямой линии, многозонный автоматический поиск прямой линии, круговой круг, круглая многозонная автоматическая дуга.

13)  Функция отчета: результаты измерений могут быть напрямую преобразованы в EXCEL, WORD, CAD.

14)  Язык: поддержка китайского, английского, корейского и японского, русского.
