EVM-B VMM Высокоточная система видеоизмерительной машины для контроля качества

I. Использование

1.1  Серия EVM-B — это усовершенствованная ручная видеоизмерительная система, разработанная компанией EBP INSTRUMENTS.

1.2  Он широко используется в машиностроении, электронике, аэрокосмической, автомобильной, военной, литейной и других отраслях промышленности для точных измерений.

1.3  Он может измерять точки, линии, круги, дуги и овалы, прямоугольники и повышать точность благодаря функции многоточечного позиционирования.

1.4  С точки зрения метрологии, машина может проверять и измерять ширину, длину, высоту, толщину, диаметр, угол, прямолинейность, плоскостность, перпендикулярность, степень окружности, соосность и т. д.

1.5  Сочетание размеров, центральной структуры и пересечения структуры, средней точки конструкции, линейной структуры, круглой структуры и структурной точки зрения.

Особенности:

1. Принятие консоли данных с интерфейсом USB, совместимой с использованием ноутбука.

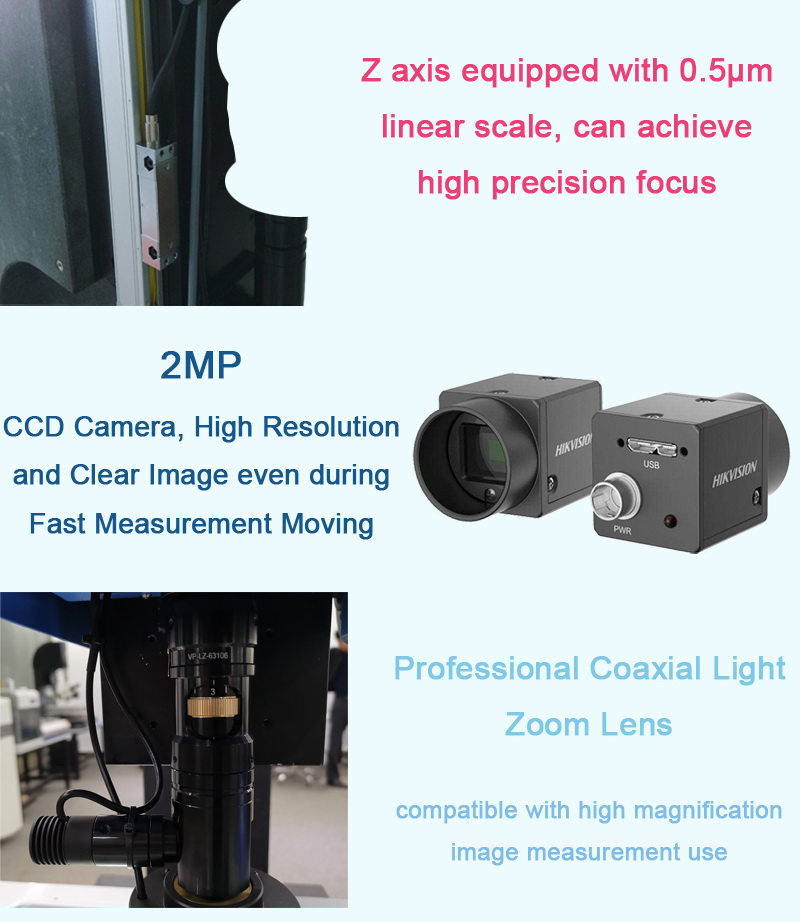

2. В сочетании с коаксиальным зум-объективом, совместимым с измерением изображений с большим увеличением.

3. Он оснащен цветной камерой 2 МП, высоким разрешением экрана, более четким изображением.

4. Гранитное основание и колонна класса 00, высокая стабильность.

5. Данные измерений можно напрямую преобразовать в файл AutoCAD и выполнить полный рабочий цикл. Данные измерений также можно экспортировать в Excel, Word для создания отчетов для статистического анализа.

Техническая спецификация:

* Все данные проверены согласно стандарту ISO 10360-7-2011.

 L — измеренная длина (единицы: мм)

Метрологическое программное обеспечение:

Благодаря удобному пользовательскому интерфейсу и мощным функциям он позволяет пользователям быстро и точно измерять геометрию.

1)  2-мерное измерение: измерение высоты, ширины, длины, обеих сторон угла, угла конуса, диаметра цилиндра, снятия фаски, прямолинейности, округлости, цилиндричности, перпендикулярности, параллельности и т. д.

2)  Макс. и Мин. Ограничение: можно установить макс. и мин. пределы, когда фактический размер продукта выходит за пределы диапазона, соответствующие данные измерений будут иметь предупреждение на красном фоне.

3)  Обратное проектирование: программное обеспечение рисует графики измерений, может иметь прямой ввод в AutoCAD, а также может быть сохранено в форматах DXF, dwg. файлы (может быть быстрым сканером, более чем в два раза быстрее, чем скорость обычного программного обеспечения).

4)  Вывод изображения: результаты измерений или наблюдений можно сохранить в виде изображений в различных форматах, таких как BMP, Jpg.

5)  Субпиксель в реальном времени, чтобы найти точку: первые субпиксели, передовая технология обработки изображений в индустрии видеоизмерений, значительно повышают точность измерения и эффективность измерения пикселя по сравнению с аналогичным программным обеспечением, экономят как минимум 3/5 времени, повышают точность более чем в 2 раза (при том же оптическом увеличении).

5)  Функции векторного рисования: изображение или шрифты можно плавно увеличивать или уменьшать.

6)  Карты измерений: позволяют захватывать и формировать полную картину большой детали, а также выполнять измерения непосредственно на графике.

6)  Командная строка: непосредственно сформируйте командную строку, введите информацию о координатах для создания точки, линии, круга, дуги для удовлетворения особых потребностей виртуального измерения.

7)  Допуск на положение линии: округлость, прямолинейность, параллельность, перпендикулярность, концентричность и т. д.

8)  Функция определения размеров: радиус, диаметр, угловые размеры, линейные размеры, примечания к выравниванию, текстовые примечания, метки координат.

9)  Функции автоматического измерения: автоматический поиск прямой линии, многозонный автоматический поиск прямой линии, круговой круг, круглая многозонная автоматическая дуга.

10)  Функция отчета: результаты измерений могут быть напрямую преобразованы в EXCEL, WORD, CAD.

11)  Язык: поддержка китайского, английского, корейского и японского, русского.
