ЭЙП-200Х/250Х
EBP INSTRUMENTS
Шанхай, Китай
120 комплектов в месяц
Т/Т заранее
1 комплект

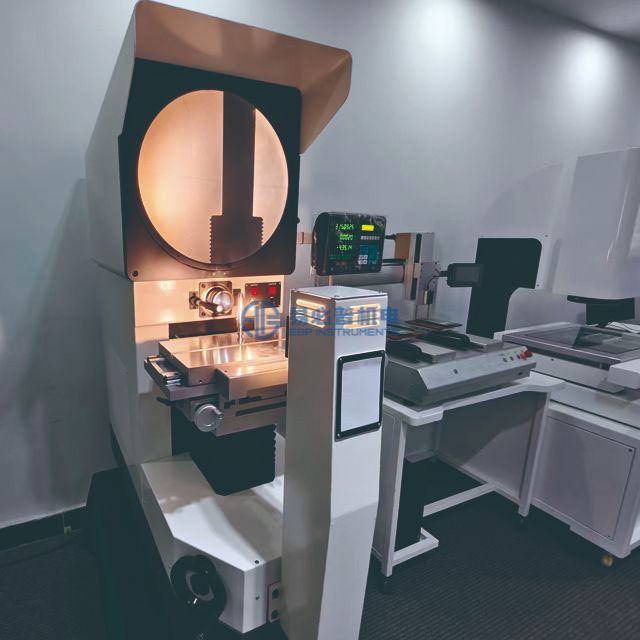

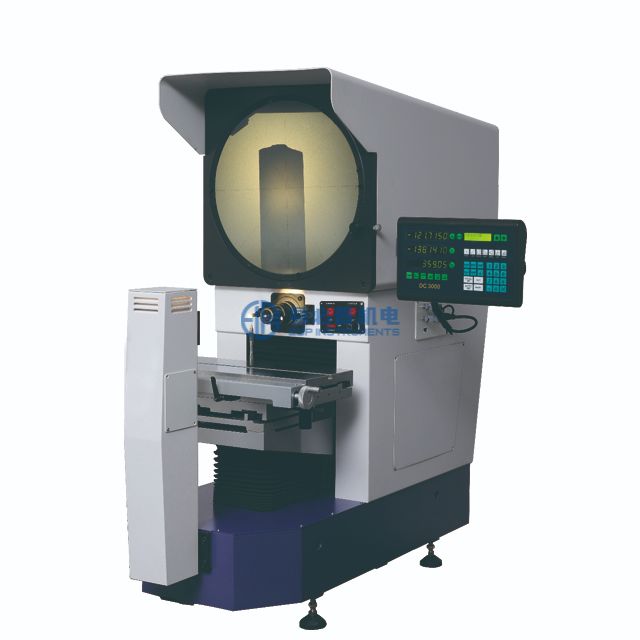

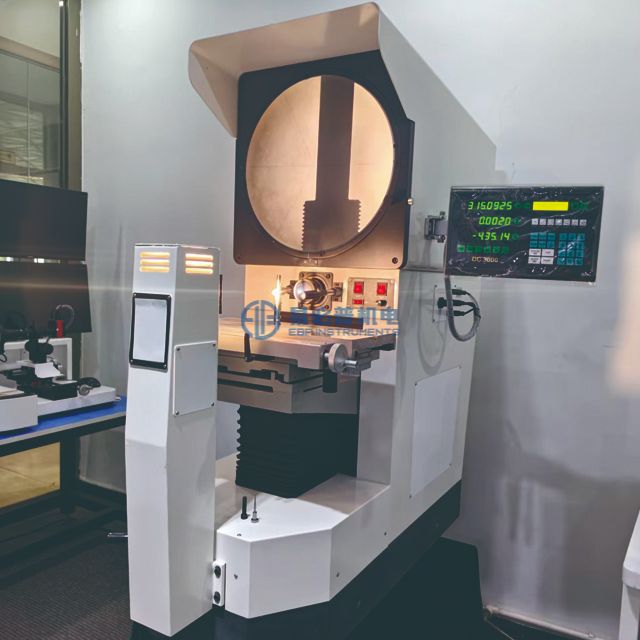

Горизонтальный профильный проектор серии EYP-H представляет собой фотоэлектрическую измерительную систему высокой точности и эффективности, которая может проверять все виды поверхностей и контуры сложных заготовок, таких как кулачок, шаблон, протектор, шестерня, выполнять необходимые резцы и так далее. Данные измерений можно распечатать и вывести. Он требует наличия контрольного отдела и мастерской и широко используется в машинах, формах, инструментах, счетчиках и легкой промышленности.
Техническая спецификация:
Модель | ЭЙП-200H | EYP-250H | |||
Рабочий стол | Размер рабочего стола (мм) | 408*126 | 450*200 | ||
Ход оси X (мм) | 200 | 250 | |||
Ход оси Z (мм) | 100 | 150 | |||
Ход оси Y (мм) | 75 за фокус | 100 за фокус | |||
Диапазон поворота | ±15° | ||||
Разрешение (ось X, ось Z) | 0,5 мкм | ||||
Точность*(мкм) | Пример, z ≤(3,0+L/200) | ||||
Размерность | Д*Ш*В(мм) | 1147*556*964 | 1215*646*1210 | ||
Вес | Единица измерения: (кг) | 160 | 240 | ||

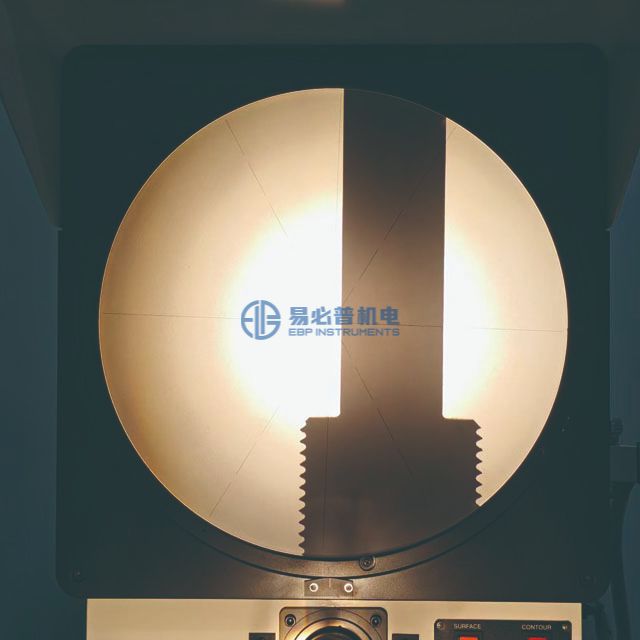

Экран проектора | Проецируемое изображение | Реверс | Прямой | ||
Размер экрана (мм) | Ø330 | Ø425 | |||
Диапазон вращения экрана | 0°~360° | ||||
Разрешение угла поворота | 1 ´ или 0,01° | ||||
Точность проекции* | Контур: ≤0,06%, Поверхность: ≤ 0,06% | ||||
Объектив | Увеличение | 10X (стандартный) | 20X (опция) | 50X (опция) | |
Вид объекта (мм) | Ø30/Ø40/Ø60 | Ø15/Ø20/Ø30 | Ø6/Ø8/ Ø12 | ||
Рабочее расстояние (мм) | 77,7/103,9/180 | 44,3/95,1/120 | 38,4/65,7/80 | ||
Система обработки данных | УЦИ серии DC-3000, представленное на английском языке, может использоваться для сбора данных о размерах и измерения точек, линий, окружностей, углов, расстояний и т. д. | ||||

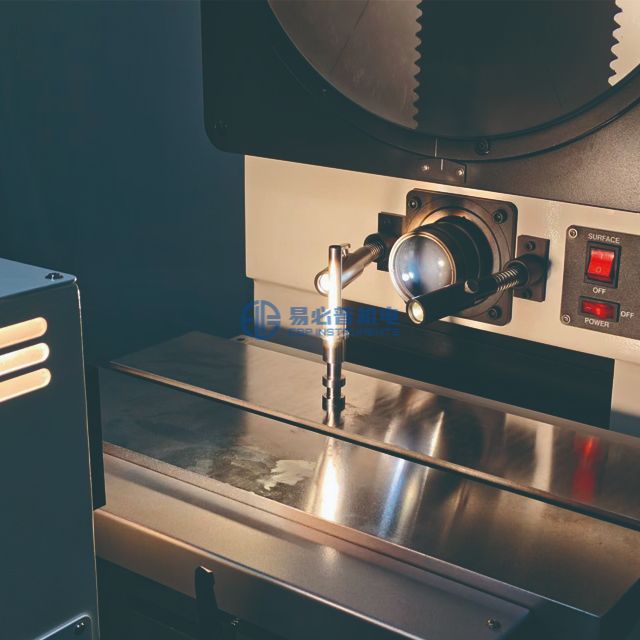

Освещение | Передача: 24 В/150 Вт, охлаждение вентиляторами. Отражение: 21 В/150 Вт, подсветка по двум волокнам, охлаждение вентиляторами. | ||||
Мощность | 110 В/220 В (переменный ток), 50/60 Гц, общая мощность = 400 Вт. | ||||
Вариант | Мини-принтер, детектор краев, программное обеспечение M2D и т. д., Пожалуйста, обратитесь к Приложению для более подробной информации. | ||||
* Все данные проверены в соответствии со стандартом JJF1093-2002.
L — измеренная длина (единицы: мм)
Спецификация может быть изменена без предварительного уведомления
Цифровое считывание DC 3000:
1. Двумерное измерение: измерение ширины, длины, обеих сторон угла, угла конуса, диаметра цилиндра, снятия фаски, прямолинейности, округлости, цилиндричности, перпендикулярности, параллельности и т. д.
2. Программа пользователя: последовательность нажатий клавиш на передней панели можно сохранить в виде программ и воспроизвести позднее. Эта возможность особенно полезна, когда необходимо измерить серию идентичных деталей.
3. Связь: с интерфейсом RS232 и интерфейсом принтера можно экспортировать данные измерений с помощью мини-принтера или компьютера, оснащенного метрологическим программным обеспечением.
4. Единица измерения: поддержка мм или дюймов.
5. Язык: китайский, английский, португальский.
Горизонтальный профильный проектор серии EYP-H представляет собой фотоэлектрическую измерительную систему высокой точности и эффективности, которая может проверять все виды поверхностей и контуры сложных заготовок, таких как кулачок, шаблон, протектор, шестерня, выполнять необходимые резцы и так далее. Данные измерений можно распечатать и вывести. Он требует наличия контрольного отдела и мастерской и широко используется в машинах, формах, инструментах, счетчиках и легкой промышленности.
Техническая спецификация:
Модель | ЭЙП-200H | EYP-250H | |||
Рабочий стол | Размер рабочего стола (мм) | 408*126 | 450*200 | ||
Ход оси X (мм) | 200 | 250 | |||
Ход оси Z (мм) | 100 | 150 | |||
Ход оси Y (мм) | 75 за фокус | 100 за фокус | |||
Диапазон поворота | ±15° | ||||
Разрешение (ось X, ось Z) | 0,5 мкм | ||||
Точность*(мкм) | Пример, z ≤(3,0+L/200) | ||||
Размерность | Д*Ш*В(мм) | 1147*556*964 | 1215*646*1210 | ||
Вес | Единица измерения: (кг) | 160 | 240 | ||
Экран проектора | Проецируемое изображение | Реверс | Прямой | ||
Размер экрана (мм) | Ø330 | Ø425 | |||
Диапазон вращения экрана | 0°~360° | ||||
Разрешение угла поворота | 1 ´ или 0,01° | ||||
Точность проекции* | Контур: ≤0,06%, Поверхность: ≤ 0,06% | ||||
Объектив | Увеличение | 10X (стандартный) | 20X (опция) | 50X (опция) | |
Вид объекта (мм) | Ø30/Ø40/Ø60 | Ø15/Ø20/Ø30 | Ø6/Ø8/ Ø12 | ||
Рабочее расстояние (мм) | 77,7/103,9/180 | 44,3/95,1/120 | 38,4/65,7/80 | ||
Система обработки данных | УЦИ серии DC-3000, представленное на английском языке, может использоваться для сбора данных о размерах и измерения точек, линий, окружностей, углов, расстояний и т. д. | ||||
Освещение | Передача: 24 В/150 Вт, охлаждение вентиляторами. Отражение: 21 В/150 Вт, подсветка по двум волокнам, охлаждение вентиляторами. | ||||
Мощность | 110 В/220 В (переменный ток), 50/60 Гц, общая мощность = 400 Вт. | ||||
Вариант | Мини-принтер, детектор краев, программное обеспечение M2D и т. д., Пожалуйста, обратитесь к Приложению для более подробной информации. | ||||
* Все данные проверены в соответствии со стандартом JJF1093-2002.
L — измеренная длина (единицы: мм)
Спецификация может быть изменена без предварительного уведомления
Цифровое считывание DC 3000:
1. Двумерное измерение: измерение ширины, длины, обеих сторон угла, угла конуса, диаметра цилиндра, снятия фаски, прямолинейности, округлости, цилиндричности, перпендикулярности, параллельности и т. д.
2. Программа пользователя: последовательность нажатий клавиш на передней панели можно сохранить в виде программ и воспроизвести позднее. Эта возможность особенно полезна, когда необходимо измерить серию идентичных деталей.
3. Связь: с интерфейсом RS232 и интерфейсом принтера можно экспортировать данные измерений с помощью мини-принтера или компьютера, оснащенного метрологическим программным обеспечением.
4. Единица измерения: поддержка мм или дюймов.
5. Язык: китайский, английский, португальский.
